ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
117
Модель – 2009 / 2010 года
6.12.12.3
Lexion 400

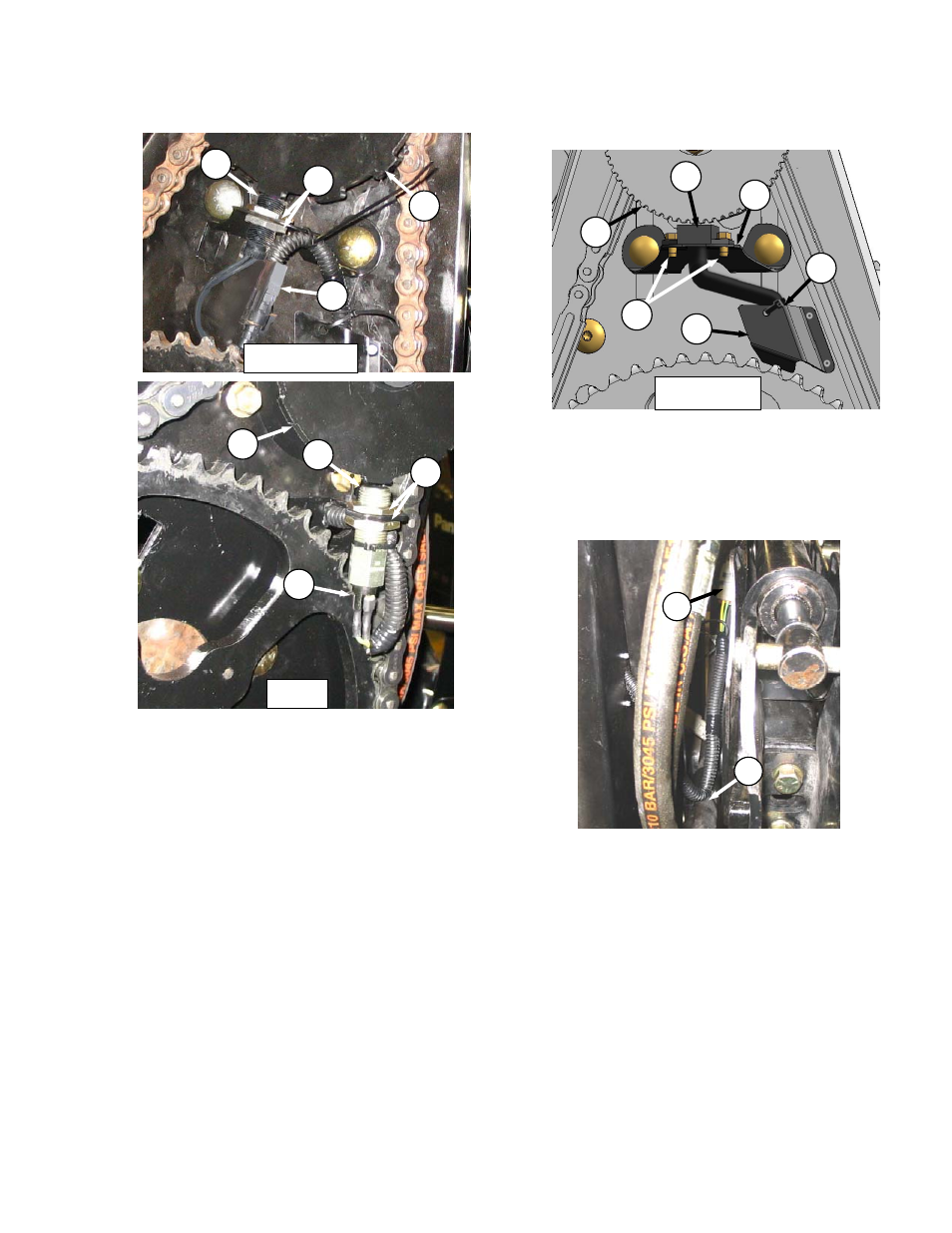

a. Установите .12 д (3 мм) зазор между диском (К)
и датчиком (L). Отрегулируйте гайками (M), как
нужно.
b. Производите замену датчика таким образом:
1. Отсоедините коннектор (N).
2. Снимите гайку (M) и передатчик (L).
3. Снимите верхнюю гайку (M) на новом
датчике и установите его в опоре.
4. Зафиксируйте верхней гайкой (M).
5. Отрегулируйте зазор между диском датчика
(A) и датчиком (В) до .12 д. (3 мм) при
помощи гаек (M).
6. Подсоедините к проводке у (N).
ВАЖНО
Убедитесь что проводка датчика не касается цепи
или звездочки.
6.12.12.4 AGCO
6.12.12.4.1 D60, FD70 Датчик скорости
a. Установите .12 д (3 мм) зазор между диском
датчика (А) и датчиком (В). Отрегулируйте, сгибая
опору (C),
b. Производите замену датчика таким образом:
1.
Разрежьте пластиковую связку (D), которая
крепит проводку к крышке.
2. Отсоедините коннектор (E) и разрежьте
пластиковую ленту (F) , которая крепит
проводку к шлангу.
3. Снимите болты (G), и снимайте датчик (B)
и проводку. Согните крышку (H), если нужно
для того, чтобы убрать проводку.
4. Запитайте новый датчик за крышкой (H)
через раму.
5. Установите новый датчик в опору и
присоедините двумя болтами (G).
6. Отрегулируйте зазор между диском датчика
(A) и датчиком (B) в .12 дюйма (3 мм).
7. Присоедините к проводке у (E).
8. Закрепите
проводку
пластиковыми
обвязками (D) и (F)
C
D
H
G
D60, FD70
A
B
C
K
L
M
D60, FD70
N
K
L
M
N
D50
E
F
