Интерфейс RS232, разъем для подключения ПК (X6)
8.16
Настройку параметров эксплуатации, регулирования положения и рабочего цикла можно
выполнить с помощью ПО для ввода в эксплуатацию на обычном ПК (см. стр.92).
При отключенных питающих напряжениях соедините интерфейс сервоусилителя для
связи с ПК (X6) с последовательным интерфейсом ПК
через "нуль-модемный" кабель.
Не используйте "нуль-модемный" кабель power link!
На интерфейс подается тот же потенциал, что и на интерфейс CANopen.
Интерфейс выбирается и настраивается с помощью ПО для ввода в эксплуатацию.
Дальнейшие указания стр. 91.
С помощью дополнительного модуля расширения 2CAN оба интерфейса RS232 и CAN,
связанные с одним и тем же штекерным разъемом X6, можно развести на три
штекерных разъема стр. 123.

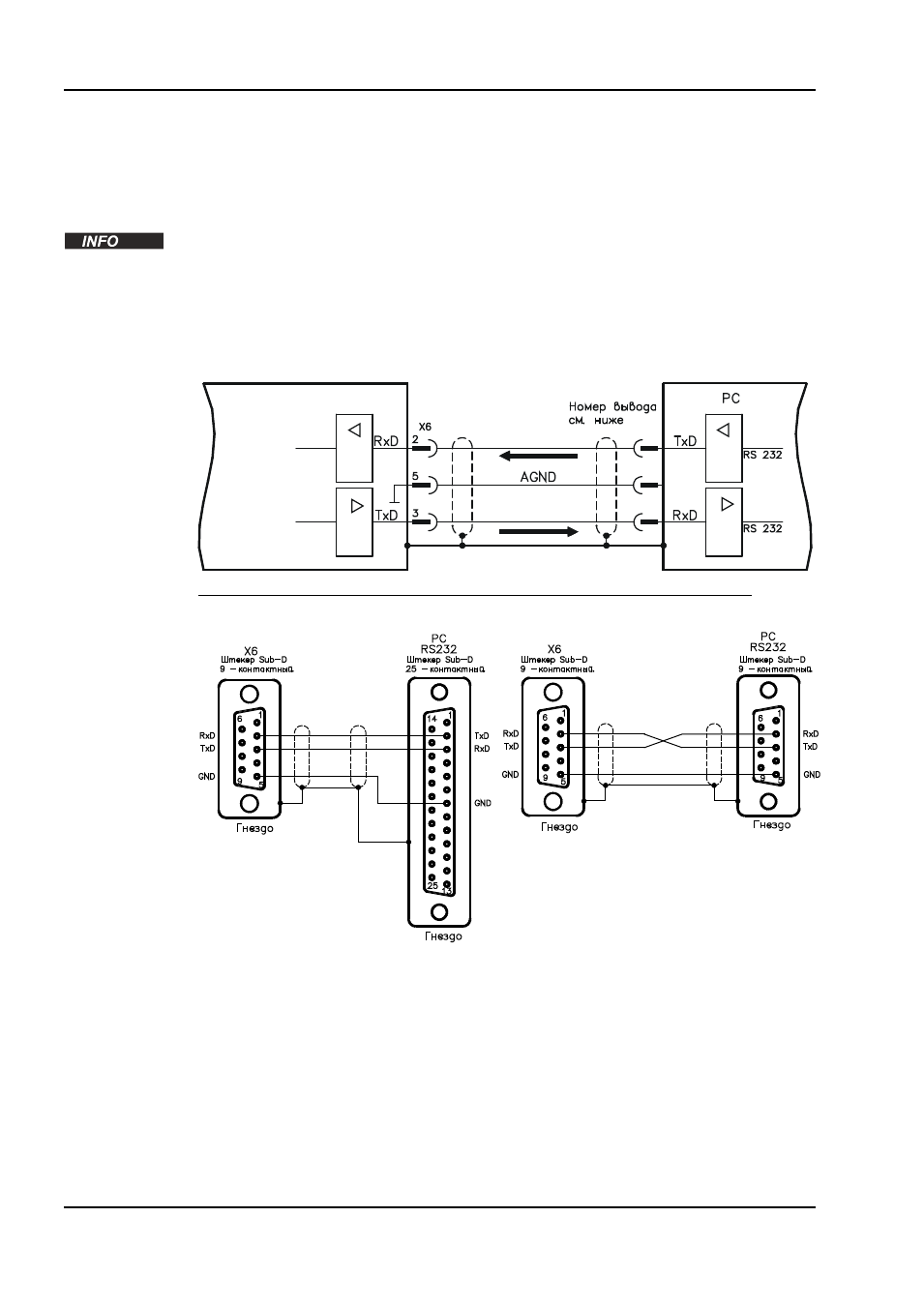

Кабель для передачи данных между ПК и сервоусилителем серии SERVOSTAR 300:
(Вид: сторона пайки гнезд SubD на кабеле)
SERVOSTAR 300
