Страница 39
Kollmorgen
06/2012
Техническое описание
S300 Руководство по эксплуатации
39
6.10.8.2

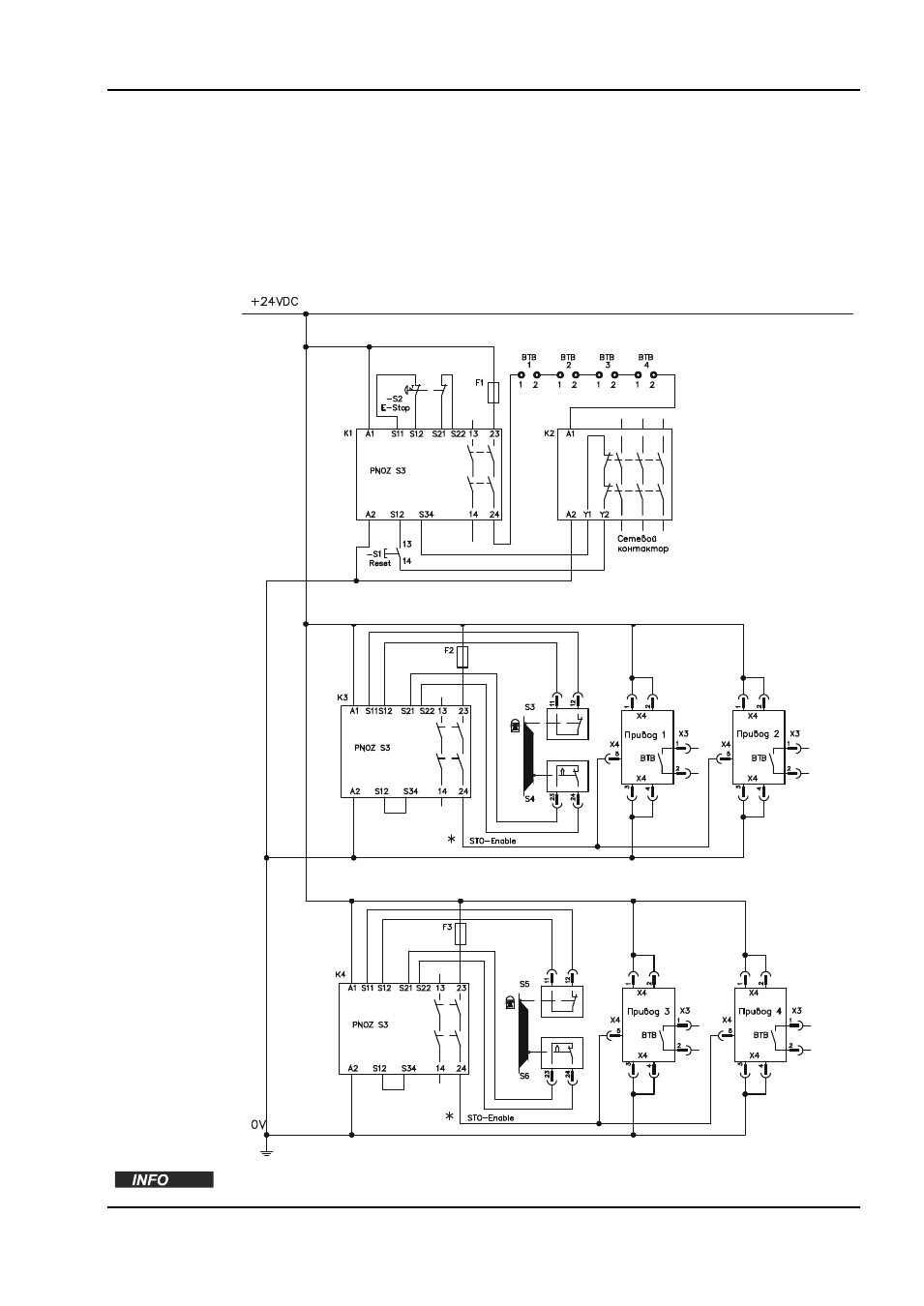

Принципиальная схема управляющей цепи
Пример показывает принципиальную схему с двумя отдельными рабочими зонами,
связанными с контуром аварийного выключения. Для каждой рабочей зоны система
«Надежного останова» приводов подключена по отдельности через защитную дверь.
Используемые в примере коммутационные устройства системы безопасности произведены
фирмой Pilz и отвечают требованиям как минимум категории безопасности 3 согласно
EN 954-1. Дополнительную информацию о коммутационных устройствах систем
безопасности можно получить от фирмы Pilz. Применение коммутационных приборов других
производителей возможно, если они также соответствуют категории безопасности PLd EN
13849-1 или SIL CL2 согласно EN 62061.
Соблюдайте указания по выполнению проводных соединений стр. 36.
Контур аварийного
выключения
согласно EN 13849-
1 PLe
Одноканальная система STO согласно EN 13849-1 PLd, Группа 1 с 2 осями
Одноканальная система STO согласно EN 13849-1 PLd, Группа 2 с 2 осями
