Электрический монтаж
06/2012
Kollmorgen
74
S300 Руководство по эксплуатации
8.12.14

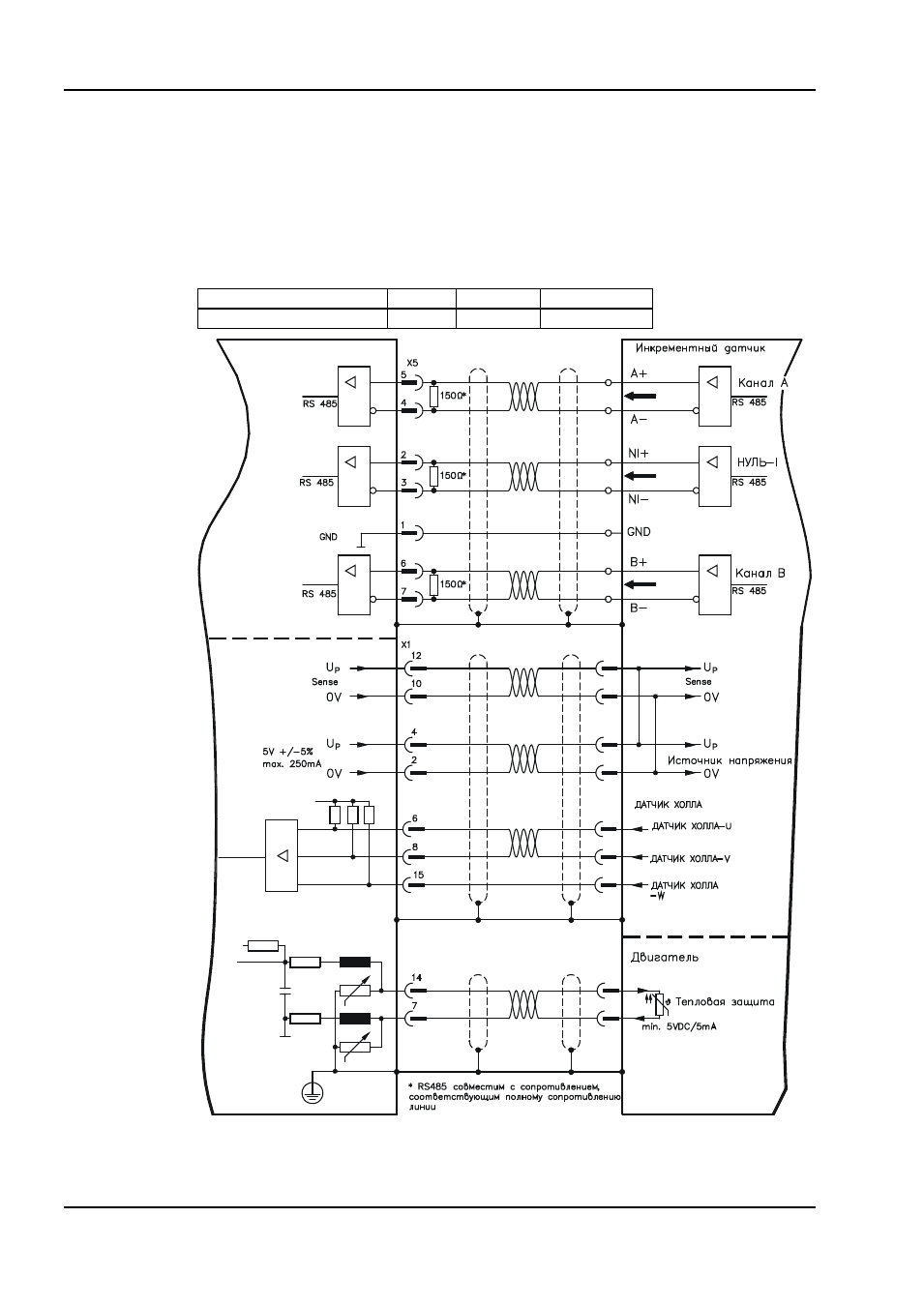

Инкрементный датчик ROD (AquadB) 5 В с датчиком Холла (X5/X1)
Подключение инкрементного датчика 5 В (ROD, AquadB) и датчика Холла в качестве
устройства обратной связи (первичного,
стр. 60). Для коммутации используется датчик
Холла, а для разрешения – инкрементный датчик. Устройство контроля температуры
в двигателе подключается к разъему X1, где производится обработка его данных.
При планируемой длине кабеля более 25 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота для X5: 1,5 МГц, для X1: 350 кГц
Тип датчика
FBTYPE EXTPOS
GEARMODE
ROD 5 В датчиком Холла
18
-
-
SERVOSTAR 300
