Kollmorgen 06/2012 Платы расширения
S300 Руководство по эксплуатации 121

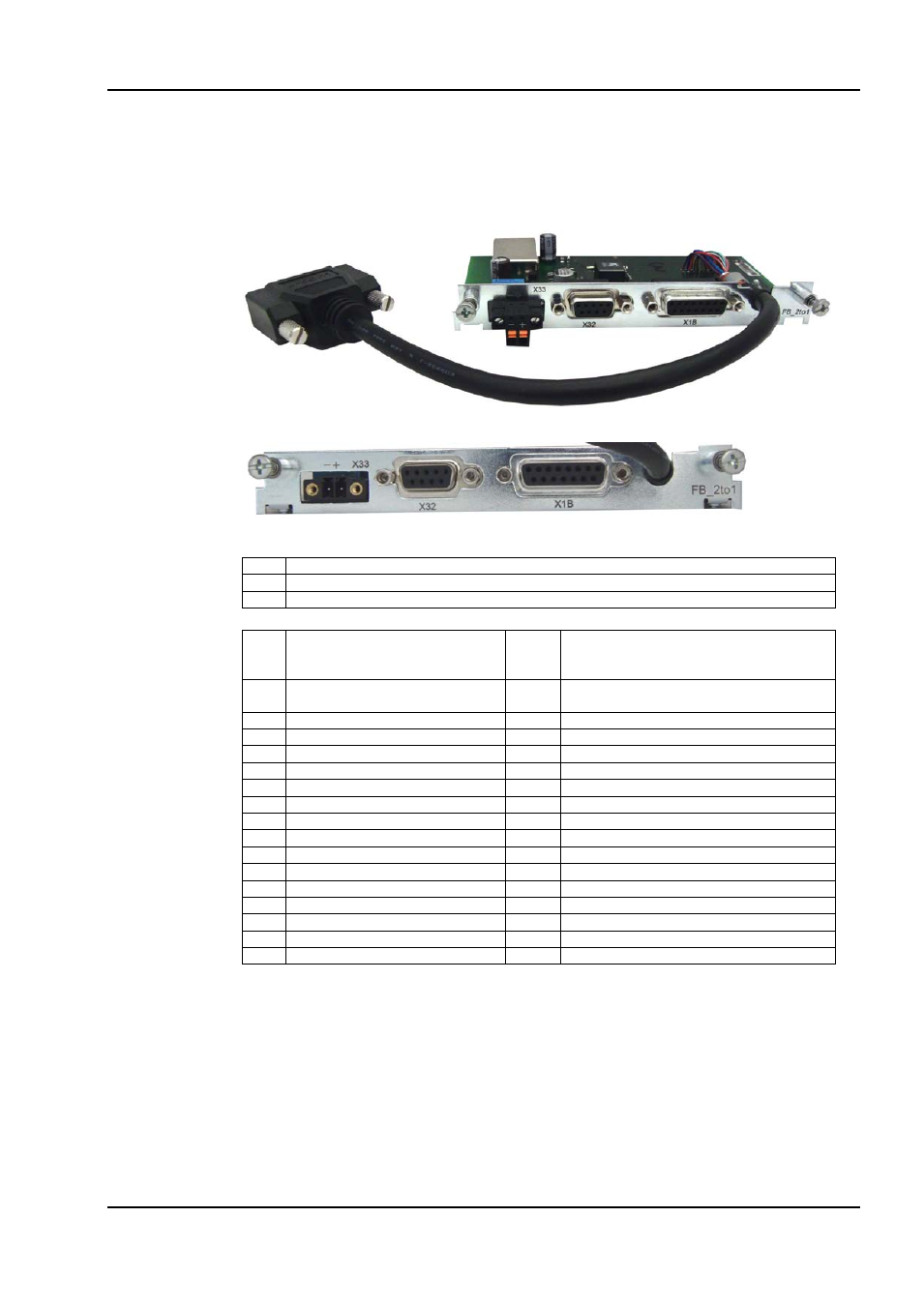

Плата расширения –FB-2to1- 10.7
В данной главе описана карта расширения обратной связи FB-2to1 для S300. Эта карта
обеспечивает одновременное подключение двух датчиков к разъему X1 — основного
цифрового и вспомогательного аналогового. Вспомогательное напряжение 24 В=,
подаваемое на X33, преобразуется картой расширения в точное напряжение 5 В= для
питания вспомогательного датчика.
10.7.1.1 Назначение контактов
X33 Назначение контактов разъема Combicon
+ +24B= (20...30V), ca. 500mA
- GND
X32 Назначение контактов
разъема SubD 9 –конт.
(вспомогательный датчик)
X1B Назначение контактов разъема
SubD 15-конт.
(основной датчик)
SinCos (1V p-p) EnDat 2.2, BiSS цифровой,
SSI абсолютного отсчета
1 B- (Kosinus) 1 n.c.
2 SENSE+ 2 0V
3 A- (Sinus) 3 n.c.
4 n.c. 4 +5 B=
5 +5 B= (300mA) 5 DATA
6 B+ (Kosinus) 6 n.c.
7 SENSE- 7 Термодатчик двигателя
8 A+ (Sinus) 8 CLOCK
9 0 B 9 n.c.
- - 10 Sense 0 B
- - 11 n.c.
- - 12 Sense +5 B
- - 13 DATA/
- - 14 Термодатчик двигателя
- - 15 CLOCK/
