Kollmorgen
06/2012
Электрический монтаж
S300 Руководство по эксплуатации
69
8.12.9

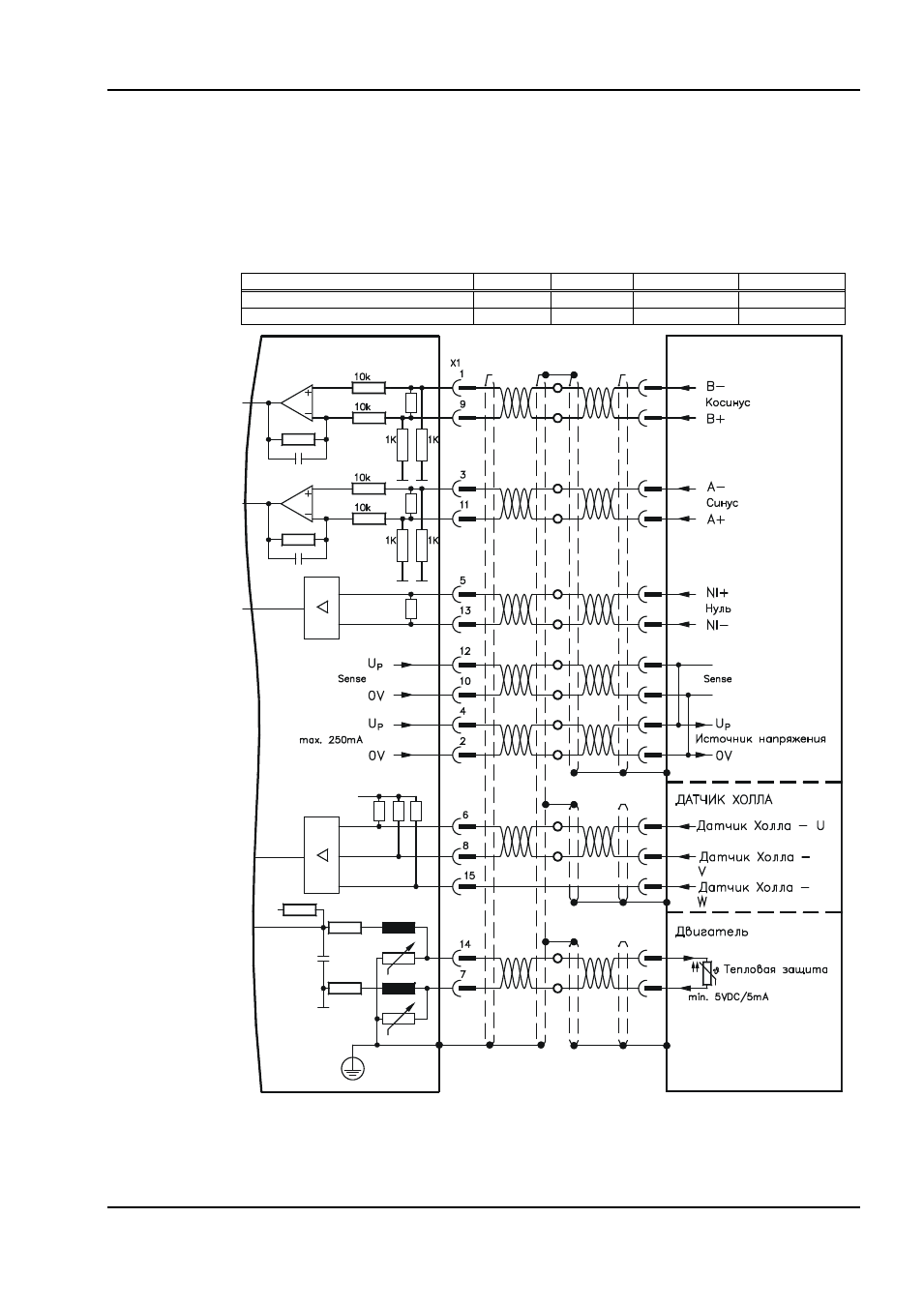

Sin/cos-датчик с датчиком Холла (X1)
Sin/cos-датчики, не дающие абсолютной информации относительно коммутации, можно
дополнить датчиком Холла и анализировать как полную систему обратной связи (первичную,
стр. 60).
Все сигналы подаются в X1, где производится их обработка. При планируемой длине кабеля
более 25 м проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE Напряжение
sin/cos 5 В с датчиком Холла
5
-
-
5 В +/-5%
sin/cos 12 В с датчиком Холла
6
-
-
7,5...11 В
SubD15
SERVOSTAR 300
