Р. 57, Kollmorgen – Инструкция по эксплуатации Kollmorgen S300 Servo Drive
Страница 57
Kollmorgen
06/2012
Электрический монтаж
S300 Руководство по эксплуатации
57
8.8.5

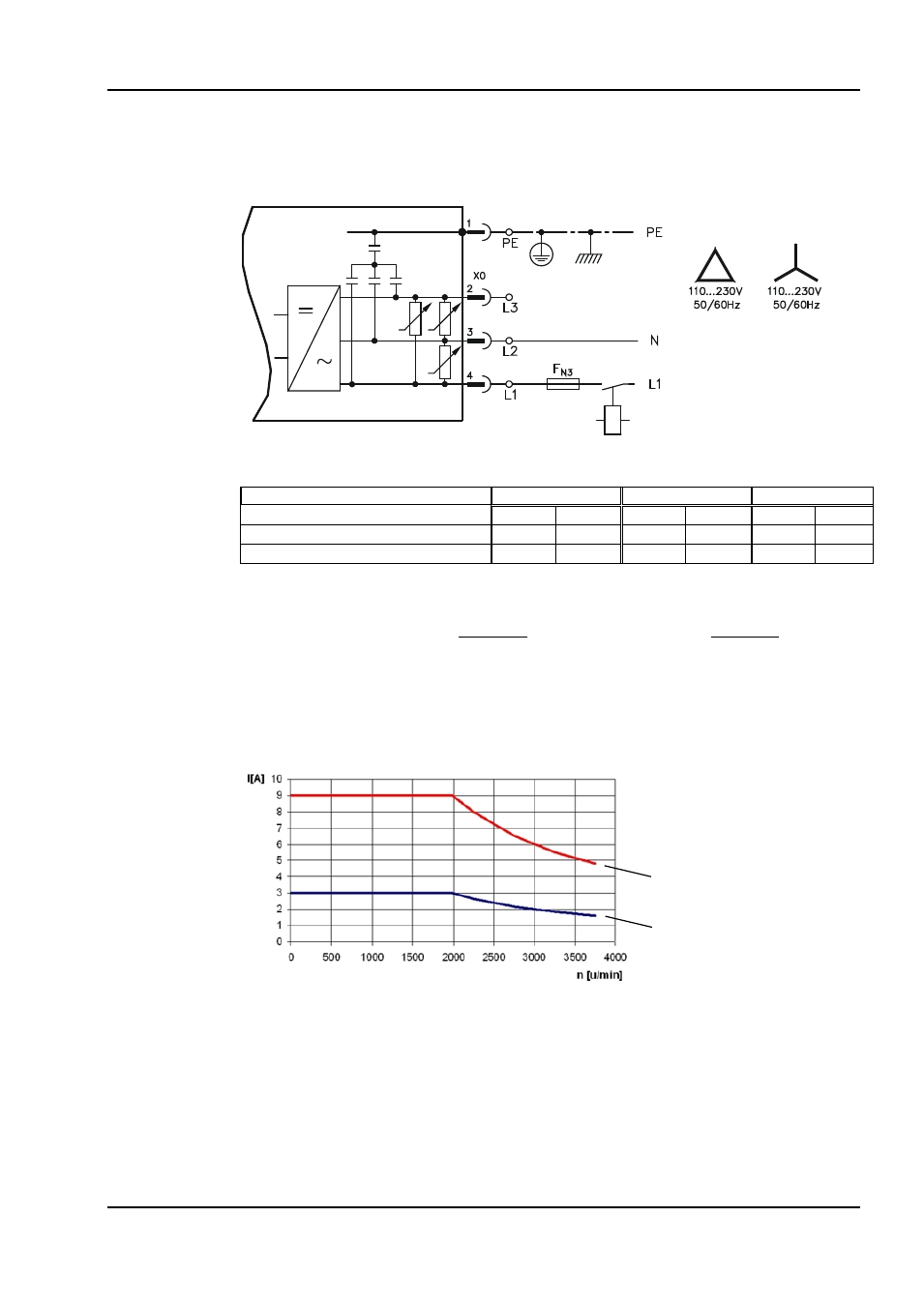

Подключение к сети (X0), однофазное, с нулевым проводом
Сервоусилитель SERVOSTAR 300 в исполнении 230 В (SERVOSTAR 303-310) может
работать в однофазном режиме работы. В однофазном режиме работы электрическая
мощность усилителя ограничена.
В следующей таблице представлена максимально допустимая номинальная мощность (Pn)
и пиковая мощность (Pp) при однофазном режиме работы:
SERVOSTAR 303
SERVOSTAR 306
SERVOSTAR 310
макс. электрическая мощность
Pn/W
Pp/W
Pn/W
Pp/W
Pn/W
Pp/W
VBUSBAL0 (115 B)
423
704
423
704
423
704
VBUSBAL1 (230 B)
845
2535
1127
2535
1127
2535
Максимально возможный ток зависит от постоянной вращающего момента k
T
и
максимальной частоты вращения подключенного двигателя:
Ток длительной нагрузки:
n
k
P
I
T
n
rms
⋅
⋅
⋅
⋅
=
π
2
60
Пиковый ток:
n
k
P
I
T
p
peak
⋅
⋅
⋅
⋅
=
π
2
60
Частота вращения может быть ограничена посредством параметра VLIM на терминале ASCII,
чтобы ток достиг уровня, требуемого для вращающего момента.
Зависимость допустимой токовой нагрузки от частоты вращения для определенного
двигателя (с данной постоянной k
T
, определяемой конструктивным исполнением) аналогична
представленной на графике.
SERVOSTAR 300
Iмакс
Iэфф
