Электрический монтаж
06/2012
Kollmorgen
80
S300 Руководство по эксплуатации
8.13.2

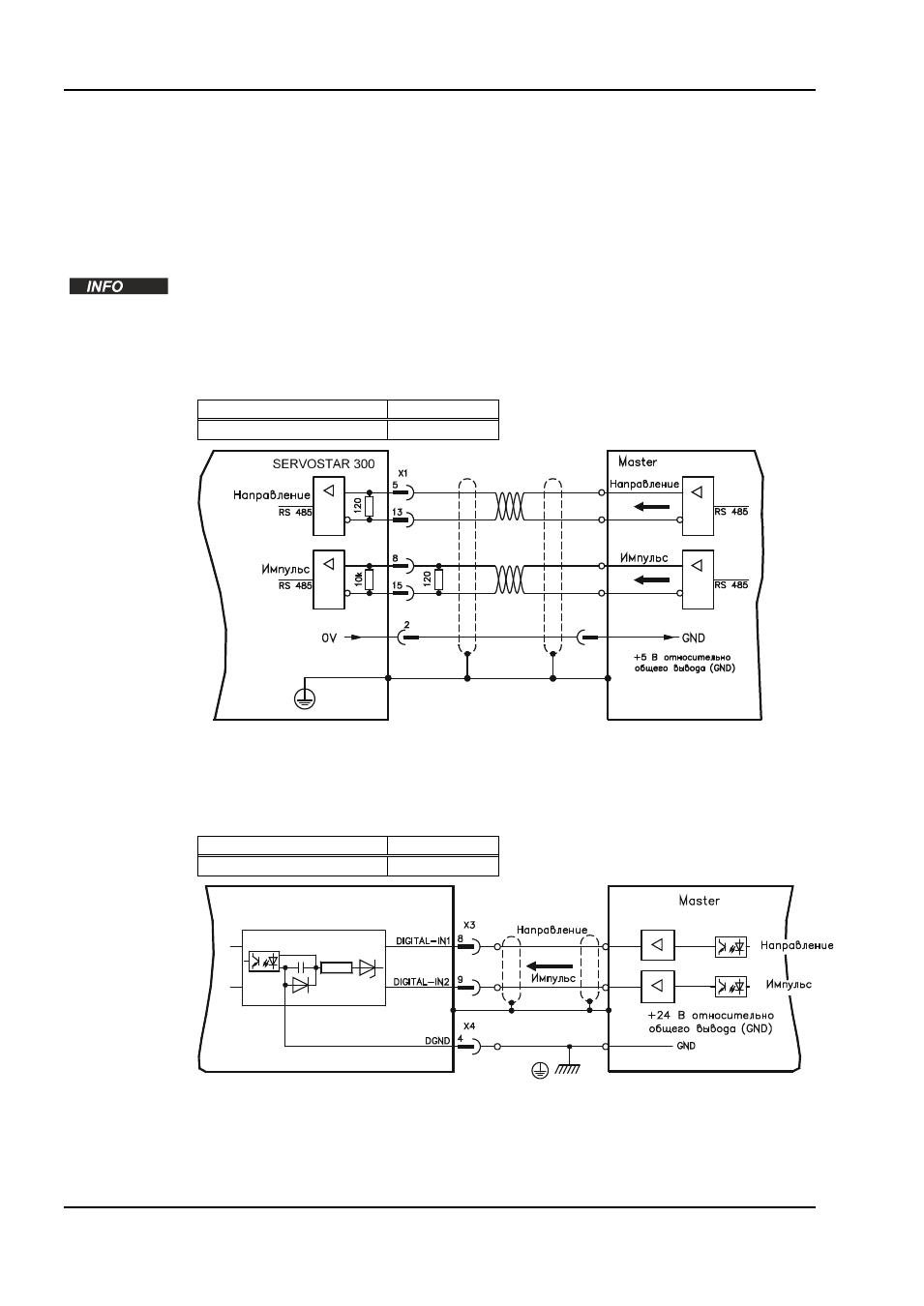

Подключение к устройству управления шаговым двигателем
(импульс/направление)
Сервоусилитель можно подключить к устройству управления шаговым двигателем любого
производителя (cм. Главу 8.12). Параметры усилителя устанавливаются с помощью
программного обеспечения для ввода в эксплуатацию (электронный редуктор). Количество
шагов регулируется, что позволяет привести сервоусилитель в соответствие с импульсными
сигналами и сигналами направления любого устройства управления шаговым двигателем.
Могут выводиться различные сообщения.
Подключение инкрементного датчика обеспечивает более высокую устойчивость
к электромагнитным помехам.
8.13.2.1
Датчик импульсов/направления с уровнем сигнала 5 В, (X1)
Подключение сервоусилителя к устройству управления шаговым двигателем с уровнем
сигнала 5 В. Для этого используется штекер SubD X1. Предельная частота: 1,5 MГц
Тип датчика
GEARMODE
Импульс/направление 5 В
27
8.13.2.2
Датчик импульсов/направления с уровнем сигнала 24 В, (X3)
Подключение сервоусилителя к устройству управления шаговым двигателем с уровнем
сигнала 24 В. Для этого используются цифровые входы DIGITAL-IN 1 и 2 разъема X3.
Предельная частота: 100 кГц
Тип датчика
GEARMODE
Импульс/направление 24 В
1
SERVOSTAR 300
