Платы расширения
S300 Руководство по эксплуатации
113
Плата расширения -PROFIBUS-
10.3
В данной главе описана плата расширения PROFIBUS для SERVOSTAR 300. Информация
об объеме функций и протоколе ПО приведена в нашем руководстве «Коммуникационный
профиль PROFIBUS DP».
Плата расширения PROFIBUS имеет два параллельных 9-полюсных гнезда Sub-D.
Питание платы расширения осуществляется сервоусилителем.
10.3.1
Компоненты для подсоединения
Выбор кабелей, проводка кабелей, экранирование, штекеры для подключения шины,
согласующие резисторы шины и время цикла описаны в «Директивах по монтажу PROFIBUS-
DP/FMS» организации пользователей PROFIBUS PNO.
10.3.2

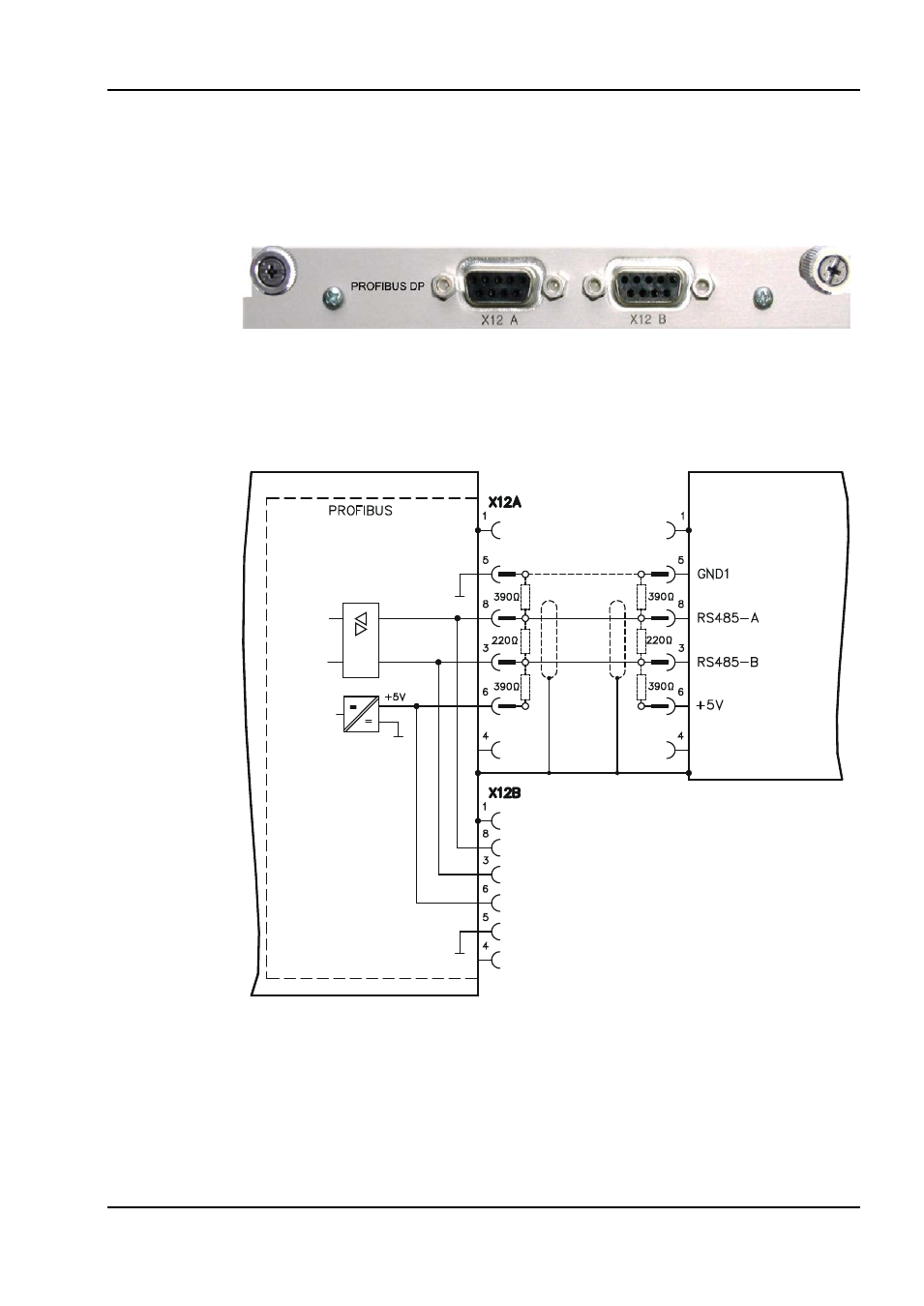

Схема соединений
SERVOSTAR 300
