Электрический монтаж
06/2012
Kollmorgen
76
S300 Руководство по эксплуатации
8.12.16

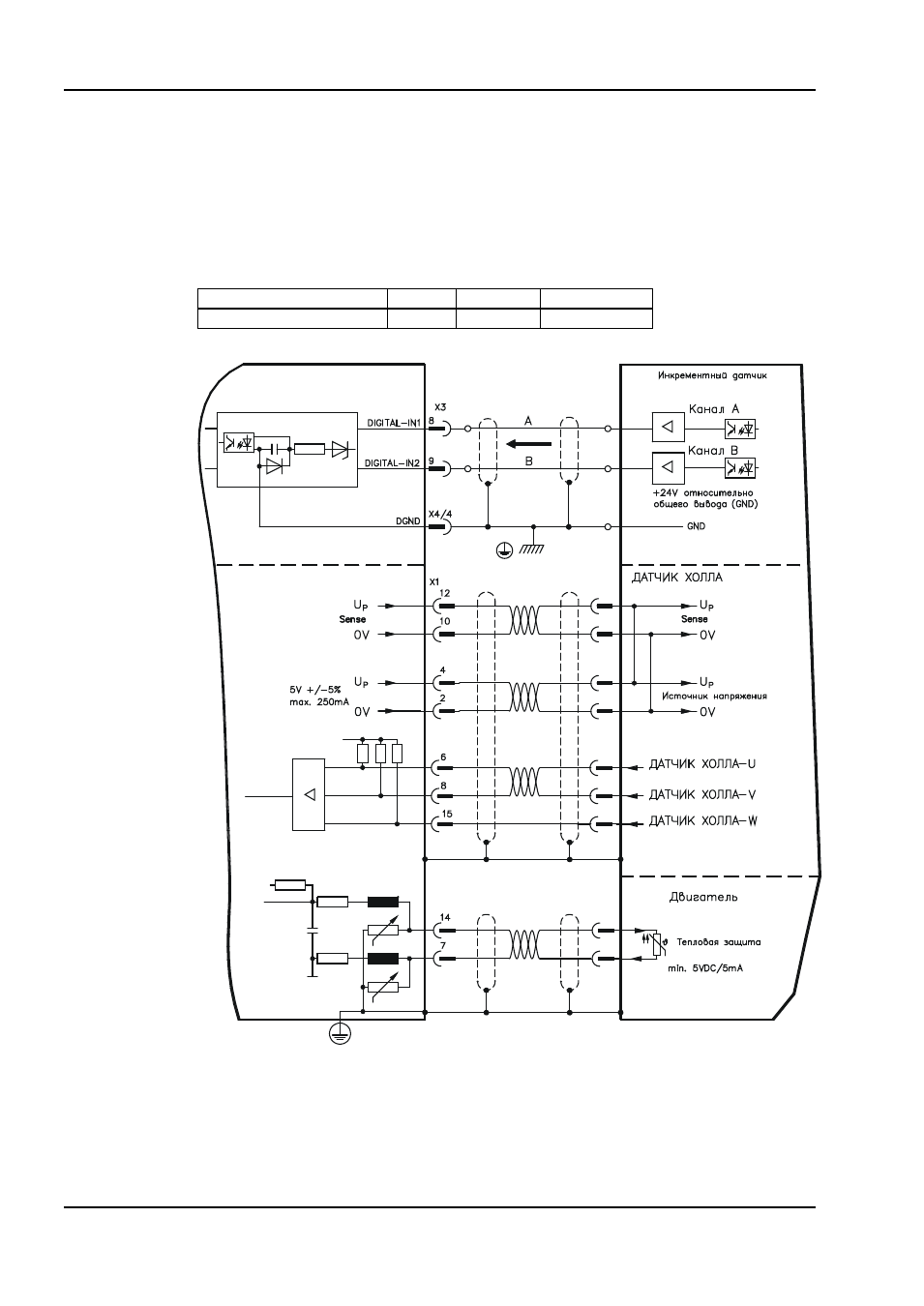

ROD (AquadB) 24 В с датчиком Холла (X3, X1)
Подключение инкрементного датчика 24 В (ROD, AquadB) и датчика Холла в качестве
устройства обратной связи (первичного,
стр. 60). Для коммутации используется датчик
Холла, а для разрешения инкрементный датчик.
Устройство контроля температуры в двигателе подключается к разъему X1, где
производится обработка его данных. При планируемой длине кабеля более 25 м
проконсультируйтесь с нашим отделом автоматизации.
Предельная частота для X3: 100 кГц, для X1: 350 кГц
Тип датчика
FBTYPE EXTPOS
GEARMODE
ROD 24 В датчиком Холла
14
-
-
SERVOSTAR 300
