Техническое описание
06/2012
Kollmorgen
40
S300 Руководство по эксплуатации
6.10.8.3
Функциональные испытания
При первоначальном вводе в эксплуатацию и после каждого изменения в схеме
проводных соединений установки или после замены одного или нескольких
компонентов установки необходимо проверить функционирование блокировки
запуска.
1-й метод:
1. Выполнить останов привода, задав уставку 0, оставить сервоусилитель в состоянии
«Enabled» (деблокирован).
ОПАСНОСТЬ: Не заходить в защищенную зону!
2. Активировать систему блокировки запуска STO, например, открыванием защитной двери.
(напряжение на выводе 5 разъема X4 0 В)
Теперь контакт BTB должен разомкнуться, сетевой контактор отключиться, а регулятор
выдать ошибку F27.
2-й метод:
1. Выполнить останов привода, задав уставку 0, заблокировать сервоусилитель
(Enable=0 В).
2. Активировать систему блокировки запуска STO, например, открыванием защитной двери.
(напряжение на выводе 5 разъема X4 0 В)
Теперь на дисплее должно отображаться
-S- .
6.10.8.4

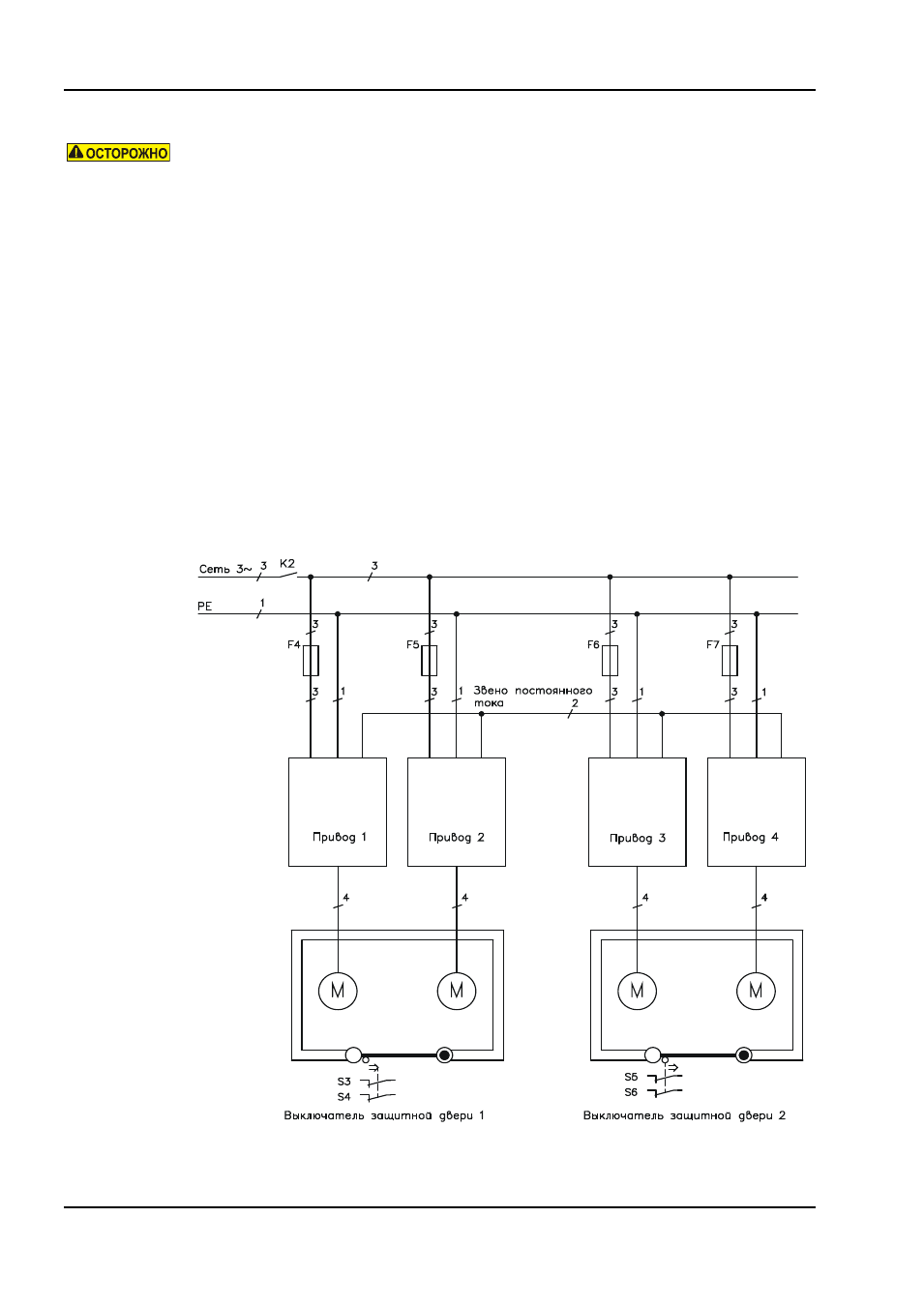

Схема главной электрической цепи (пример)
