Платы расширения 06/2012 Kollmorgen
124 S701-S724 Справочник по изделию
10.8.3 Расположение выводов
RS232 CAN1=CAN2
X6A Контакт Сигнал X6A Контакт Сигнал
1 Vcc 1
2 RxD 2 CAN-Low
3 TxD 3 CAN-GND
4 4
5 GND 5
6 6
7 7 CAN-High
8 8
9 9

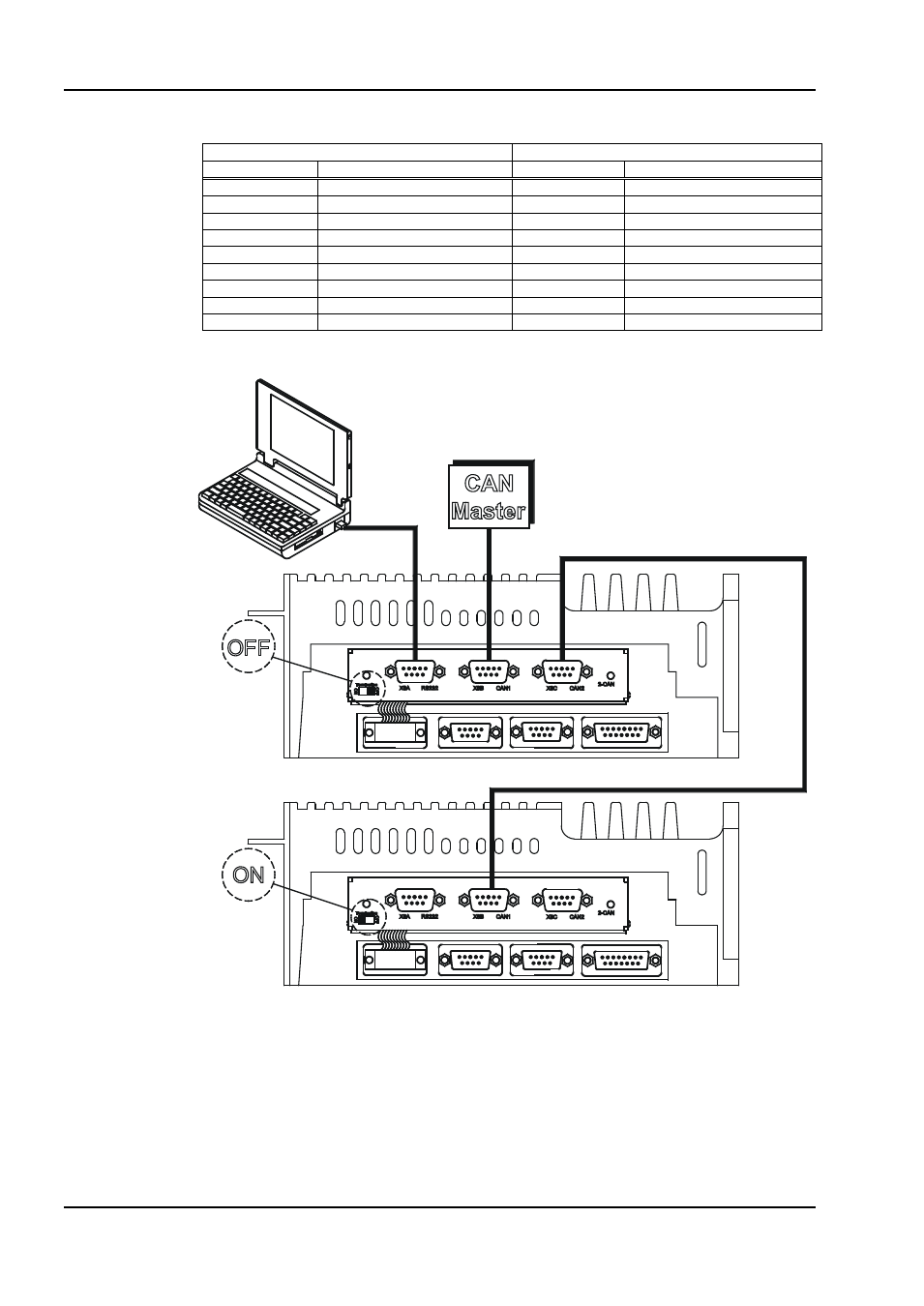

10.8.4 Схема соединений
