Электрический монтаж 06/2012 Kollmorgen
62 S300 Руководство по эксплуатации

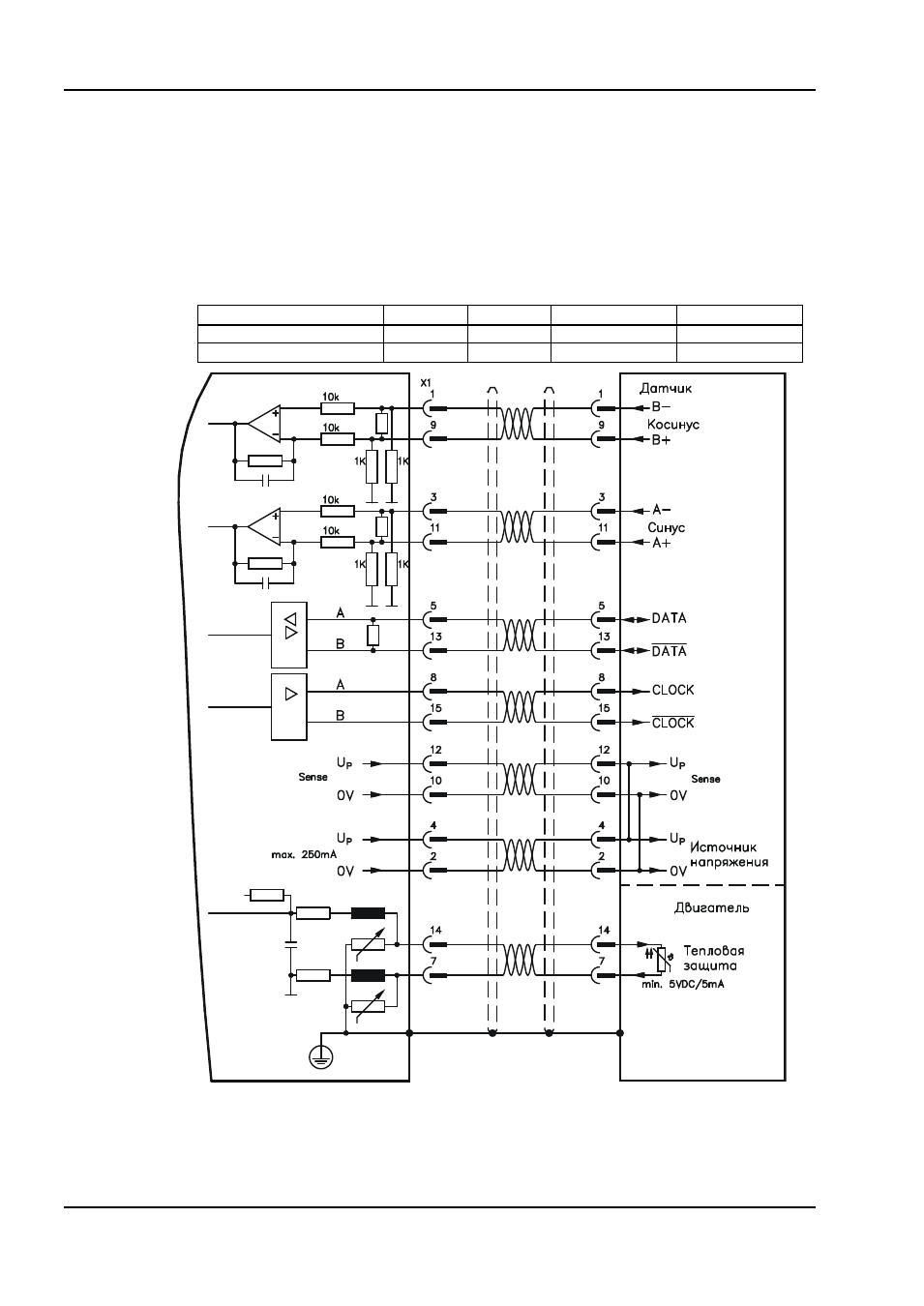

8.12.2 Датчик абсолютного отсчета с BiSS аналоговый (X1)
Подключение одно- или многооборотных sin/cos-датчиков абсолютного отсчета
с интерфейсом BISS в качестве системы обратной связи (первичной или вторичной,
 стр. 60).
Устройство контроля температуры в двигателе подключается через кабель резольвера к X1,
где производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы. При планируемой длине кабеля более 50 м
проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика FBTYPE EXTPOS GEARMODE Напряжение
5 В аналоговый (BiSS B) 23 - - 5 B +/-5 %
12 В аналоговый (BiSS B) 24 - - 7,5…11 B
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
17-пол., кругл.
