Страница 63
Kollmorgen
06/2012
Электрический монтаж
S300 Руководство по эксплуатации
63
8.12.3
Датчик абсолютного отсчета с BiSS
цифровой (X1)
Подключение одно- или многооборотных
цифровой
абсолютного отсчета с интерфейсом
BISS в качестве системы обратной связи (первичной или вторичной,
стр. 60).
Устройство контроля температуры в двигателе подключается через кабель резольвера к X1,
где производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы. При планируемой длине кабеля более 50 м
проконсультируйтесь с нашим отделом автоматизации.
Предельная частота:
1,5 МГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
Напряжение
5 В цифровой (BiSS B)
20
11
11
5 B +/-5 %
12 В цифровой (BiSS B)
22
11
11
7,5…11 B
5 В цифровой (BiSS C)
33
12
12
5 B +/-5 %

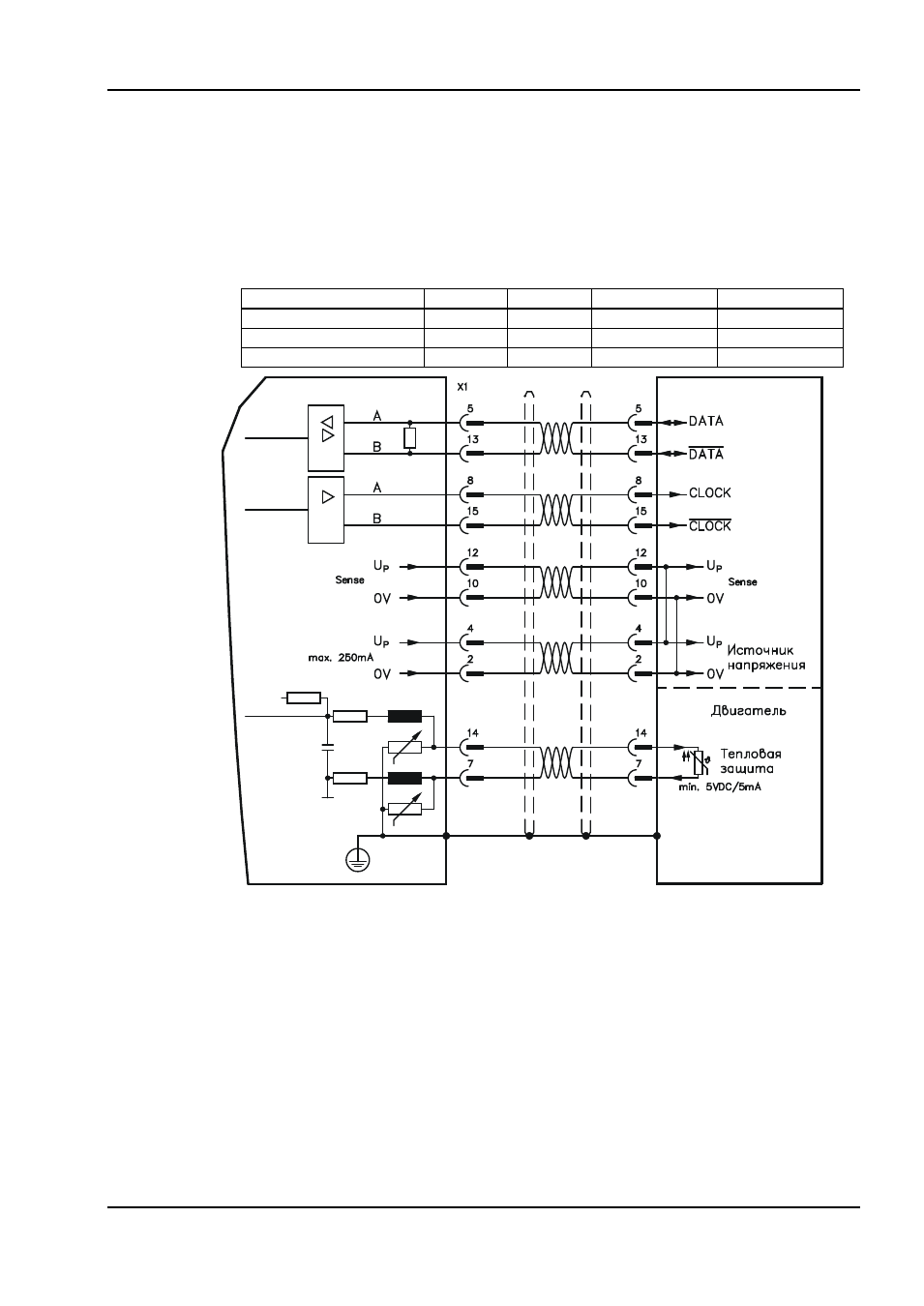

Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
17-пол., кругл.
