Страница 82: Master slave 5 в (x5), Электрический монтаж
Электрический монтаж
06/2012
Kollmorgen
82
S300 Руководство по эксплуатации
8.13.3
Подключение в режиме ведущий-ведомый (Master-Slave)
Вы можете объединить несколько сервоусилителей в одну систему.
При этом ведущее
устройство управляет через выход датчика ведомыми усилителями в количестве до 16 штук.
8.13.3.1
Master Slave 5 В (X1)
не имеющаяся функциональность
8.13.3.2
Master Slave 5 В (X5)
Настройка ведущего устройства: Вывод информации о положении на X5 на экранной
странице «Encoder-Emulation» (Эмуляция датчика)
Настройка ведомого устройства: на экранной странице «Electronic Gearing» (Электронный
редуктор) (GEARMODE)
Предельная частота X5: 1,5 МГц

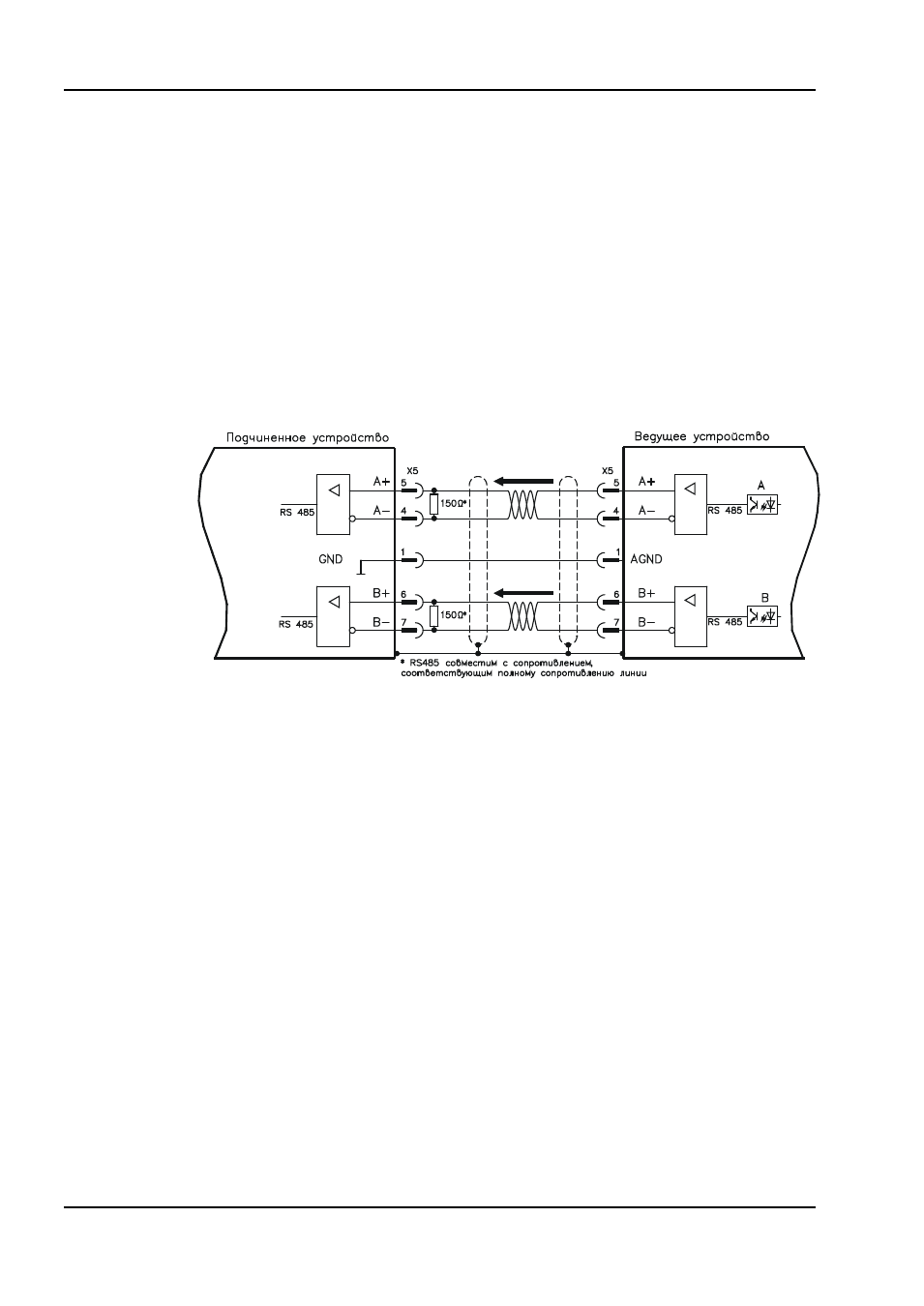

Пример для систем Master-Slave (ведущий-ведомый) с двумя усилителями SERVOSTAR:
Slave
GEARMODE: 3
Master
ENCMODE: 1
SERVOSTAR 300
SERVOSTAR
