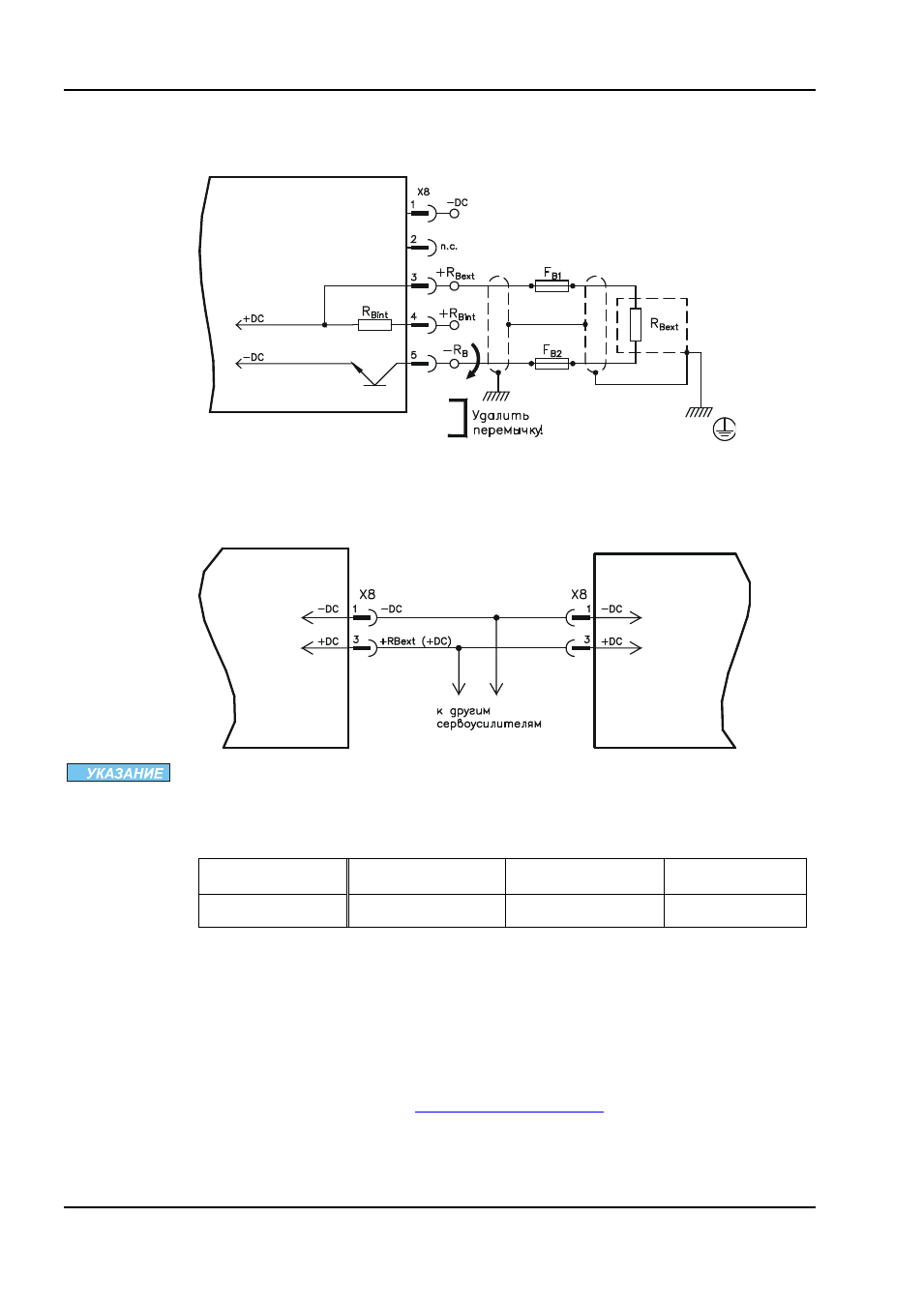

Внешний тормозной резистор (X8)
8.9
Удалите вставную перемычку между клеммами X8/5 (-R
B
) и X8/4 (+R
bint
).
Звено постоянного тока (X8)
8.10
Клеммы X8/1 (-DC) и X8/3 (+RBext). Возможность параллельного включения звеньев
постоянного тока для распределения тормозной мощности на все усилители, подключенные
к одной шине постоянного тока.
Высокие разности напряжений на связанных звеньях постоянного тока могут привести
к разрушению сервоусилителей. Поэтому к промежуточному контуру разрешается
подключить только приборы, питающиеся от одной сети. Используйте отдельные
неэкранированные жилы (2,5 мм²) длиной макс. до 200 мм. При большей длине
используйте экранированные кабели.
S700 с
HWR * <2.00
S700 с
HWR * ≥2.00
SERVOSTAR 300
SERVOSTAR 300
Нет
⊗
⊗
*HWR = версия аппаратного обеспечения (см. заводскую табличку прибора)
SERVOSTAR 303-310
Сумма номинальных токов всех сервоусилителей, параллельно подключенных к
одному SERVOSTAR 303-310, не должна превышать 24 А.
SERVOSTAR 341-346
Сумма номинальных токов всех сервоусилителей, параллельно подключенных к
одному SERVOSTAR 341-346, не должна превышать 40 А.
Более подробную информацию по защите предохранителями см. в «Produkt-WIKI» на
странице в Интернете по адресу
SERVOSTAR 300
SERVOSTAR 300
