Страница 109: Руководство по установке плат расширения
Kollmorgen
06/2012
Платы расширения
S300 Руководство по эксплуатации
109
10
Платы расширения
Информацию о наличии и номерах для заказов можно найти на стр. 129.
Платы расширения устанавливаются только в сервоусилители без опции FAN!
Руководство по установке плат расширения
10.1
•

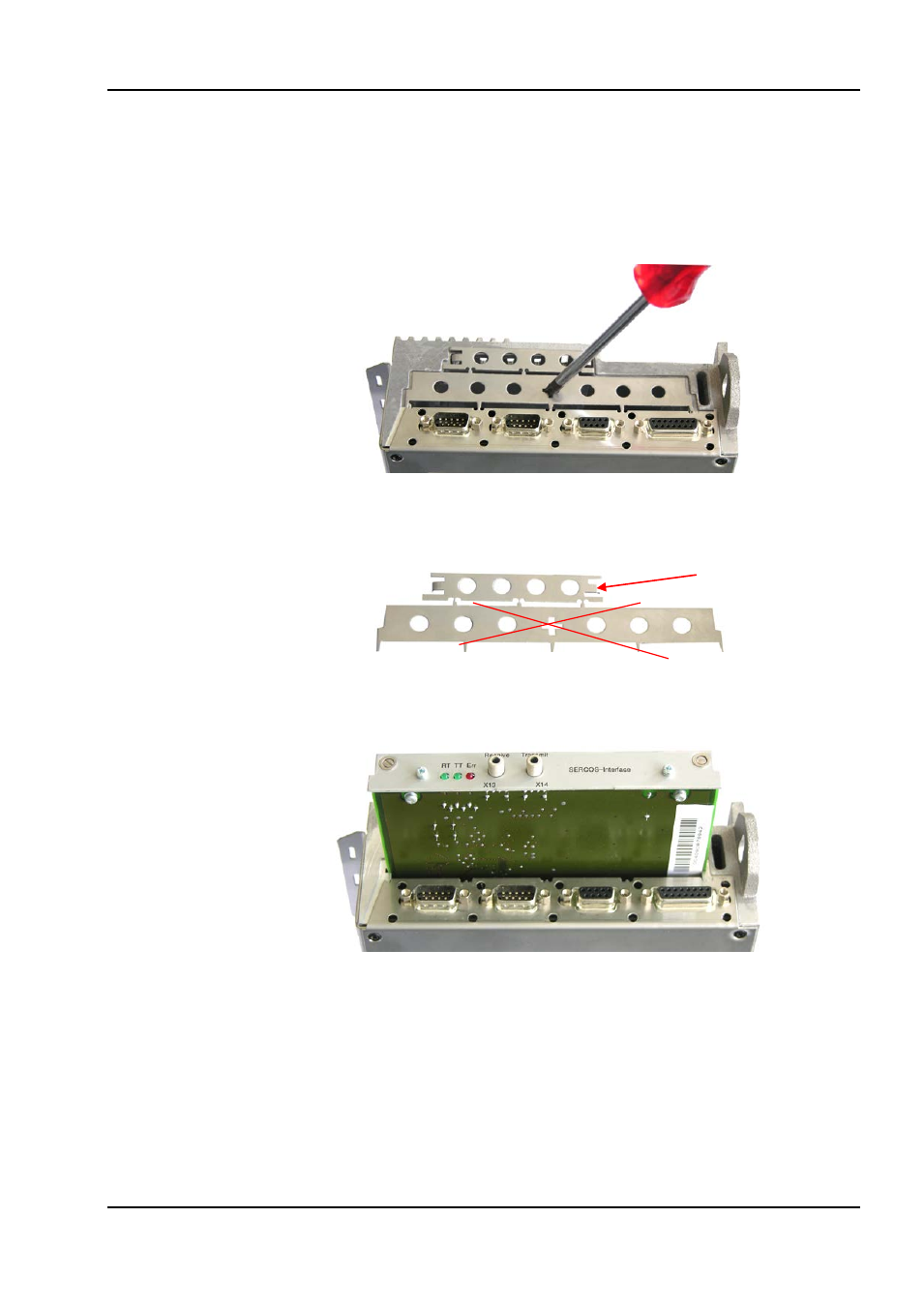

Снимите крышку с дополнительного гнезда с помощью подходящей отвертки.
•
Обратите внимание, чтобы в открытое дополнительное гнездо не попали
посторонние детали (винты и пр.).
•
Удалите небольшую защитную решетку и закройте ей снова маленькое
дополнительное гнездо. Утилизируйте большую защитную решетку.
•
Аккуратно вставьте плату расширения и, не перекашивая ее, установите в
предусмотренные для этого направляющие.
•
Вставьте плату в гнездо.
•
Заверните винты передней крышки в резьбу крепежных
накладок. Таким образом будет обеспечен надежный контакт штекерного
соединения.
