8.12.6
Датчик абсолютного отсчета с HIPERFACE (X1)
Подключение одно- или многооборотных sin/cos-датчиков абсолютного отсчета с протоколом
HIPERFACE в качестве системы обратной связи (первичной или вторичной,
стр. 60).
Устройство контроля температуры в двигателе подключается к разъему X1, где
производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы.
При планируемой длине кабеля более 50 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE
EXTPOS GEARMODE
HIPERFACE
2
9
9

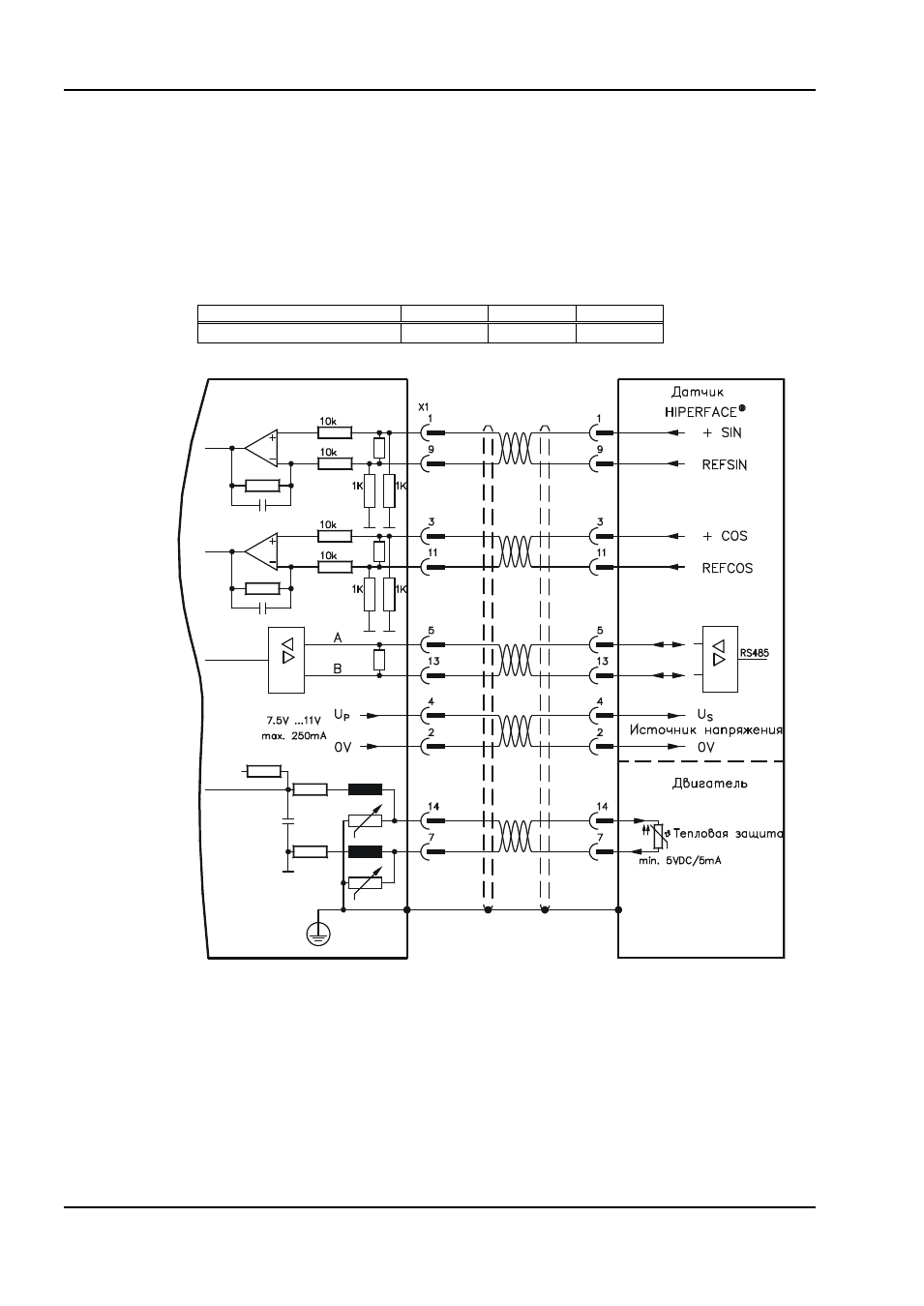

Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
17-пол., кругл.
