06/2012
Электрический монтаж
S300 Руководство по эксплуатации
65
8.12.5

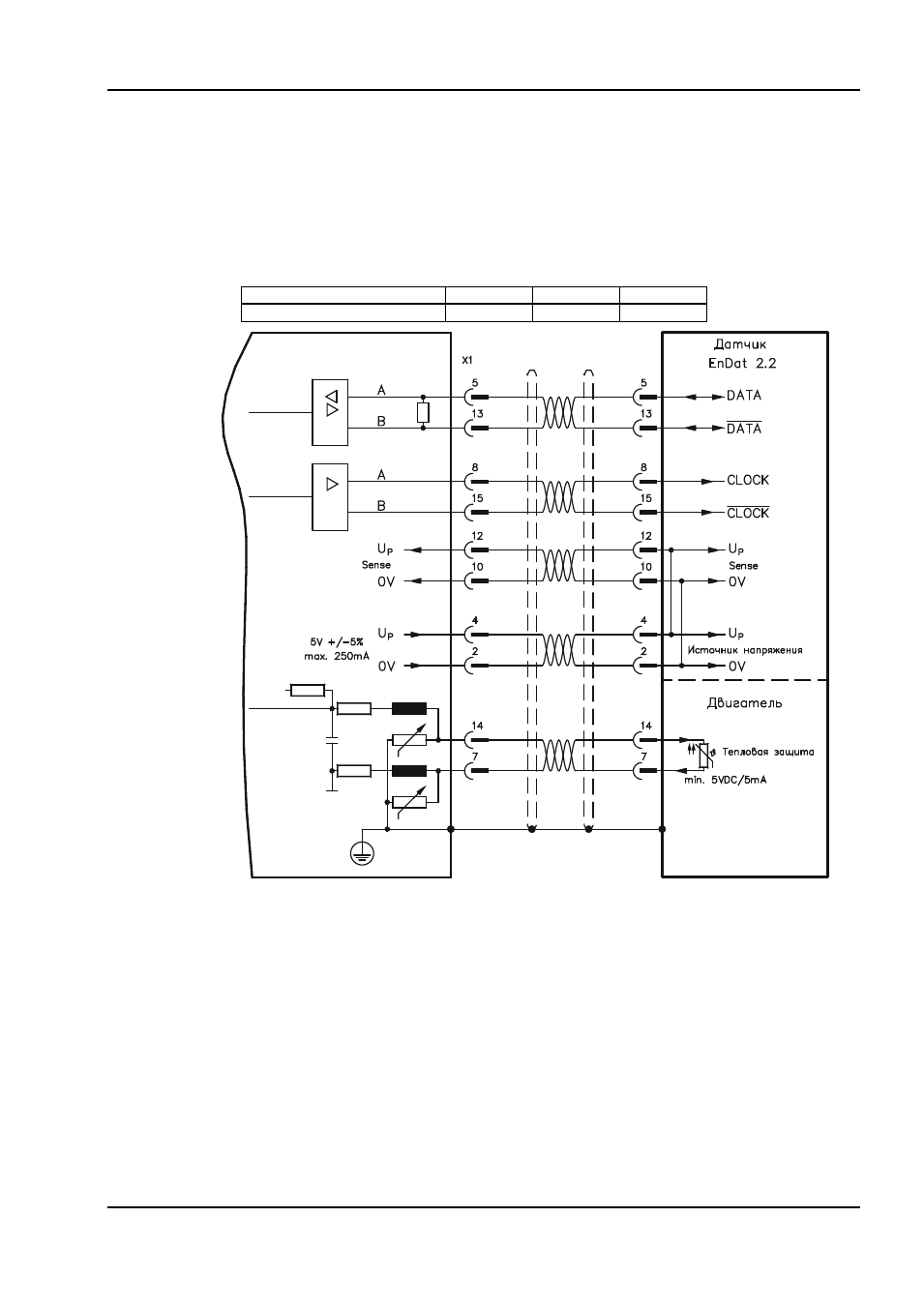

Датчик абсолютного отсчета с EnDat 2.2 (X1)
Подключение одно- или многооборотных датчиков абсолютного отсчета в качестве системы
обратной связи
(первичной, стр. 60). Предпочтительными типами являются датчики
ECN1313 и EQN1325. Устройство контроля температуры в двигателе подключается к
разъему X1, где производится обработка его данных. Наши фабрично подготовленные
кабели датчиков позволяют передавать все сигналы.
При планируемой длине кабеля более 50 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота:
1,5 МГц
Тип датчика
FBTYPE
EXTPOS GEARMODE
ENDAT 2.2
32
13
13
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
17-пол., кругл.
