Страница 64: Электрический монтаж
Электрический монтаж
06/2012
Kollmorgen
64
S300 Руководство по эксплуатации
8.12.4

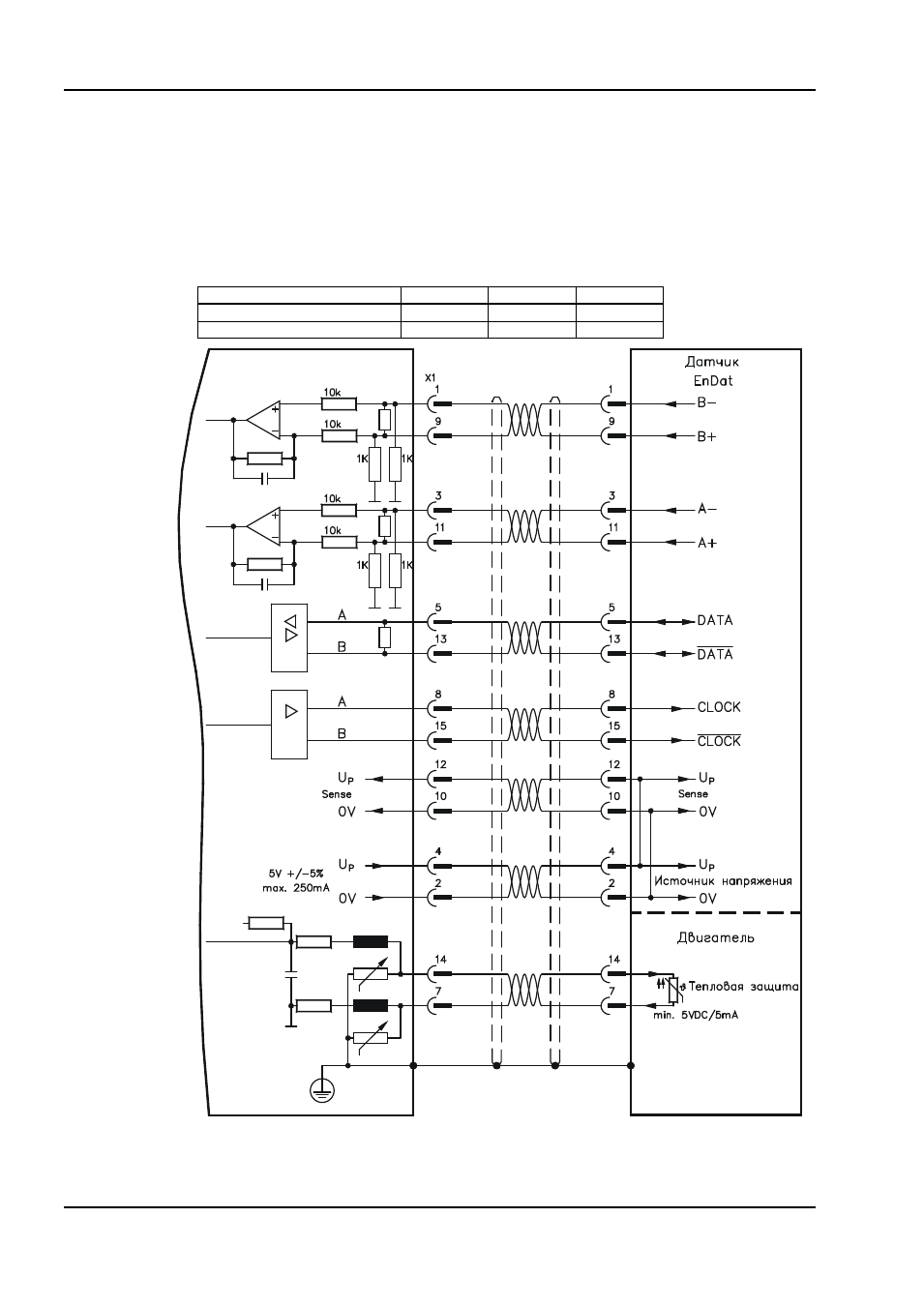

Датчик абсолютного отсчета с EnDat 2.1 (X1)
Подключение одно- или многооборотных датчиков абсолютного отсчета в качестве системы
обратной связи
(первичной или вторичной, стр. 60). Предпочтительными типами являются
датчики ECN1313 и EQN1325. Устройство контроля температуры в двигателе подключается к
разъему X1, где производится обработка его данных. Наши фабрично подготовленные
кабели датчиков позволяют передавать все сигналы.
При планируемой длине кабеля более 50 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE
EXTPOS GEARMODE
ENDAT 2.1
4
8
8
ENDAT 2.1 + Wake&Shake
21
8
8
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
17-пол., кругл.
