3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

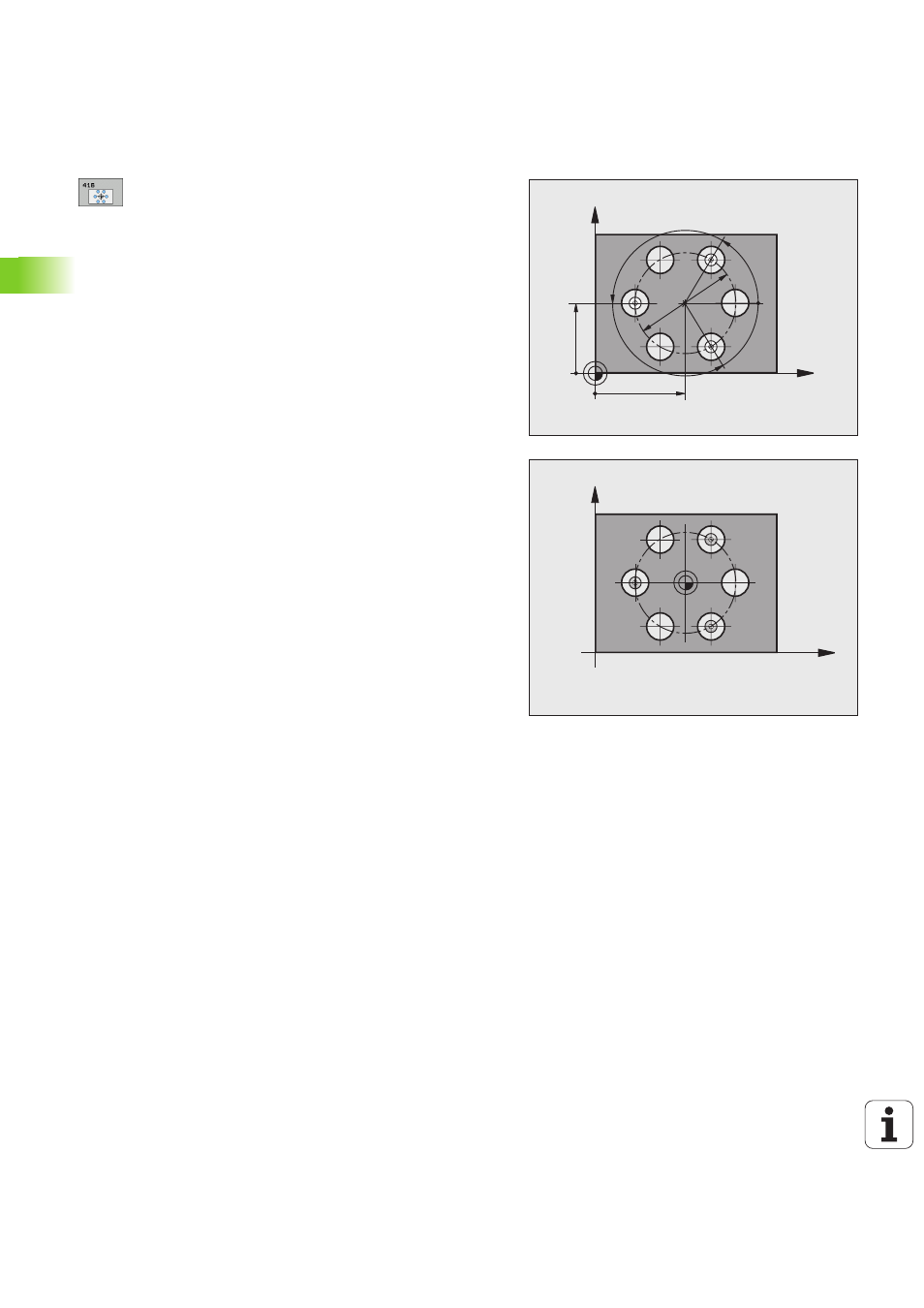

Центр 1-ой оси Q273 (абсолютный): центр
окружности из отверстий (заданное значение) на
главной оси плоскости обработки
Центр 2-ой оси Q274 (абсолютный): центр
окружности из отверстий (заданное значение) на
вспомогательной оси плоскости обработки
Заданный диаметр Q262: приблизительный
диаметр окружности из отверстий. Чем меньше
диаметр отверстия, тем точнее следует указать
заданный диаметр
Угол 1-го отверстия Q291 (абсолютный): угол в
полярных координатах первого центра отверстия
на плоскости обработки
Угол 2-го отверстия Q292 (абсолютный): угол в
полярных координатах второго центра отверстия
на плоскости обработки
Угол 3-го отверстия Q293 (абсолютный): угол в
полярных координатах третьего центра отверстия
на плоскости обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Номер нулевой точки в таблице Q305: указать
номер в таблицы нулевых точек/таблицы
предустановок, под котором УЧПУ должно
сохранить координаты центра окружности из
отверстий в памяти. При вводе Q305=0, УЧПУ так
установливает автоматически индикацию, что
новая опорная точка лежит в центре окружности
отверстий
Новая опорная точка главная ось Q331
(aбсолютная): координата на главной оси, на
которой TNC должно назначить центр окружности
из отверстий.
Базовая настройка = 0
Новая опорная точка вспомогательная ось
Q332 (aбсолютная): координата на
вспомогательной оси, на которой TNC должно
установить центр окружности из отверстий.
Базовая настройка = 0
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
