ИЗМЕРЕНИЕ ПРЯМОУГ.ВНУТРИ
(цикл щупа 423, DIN/ISO: G423)

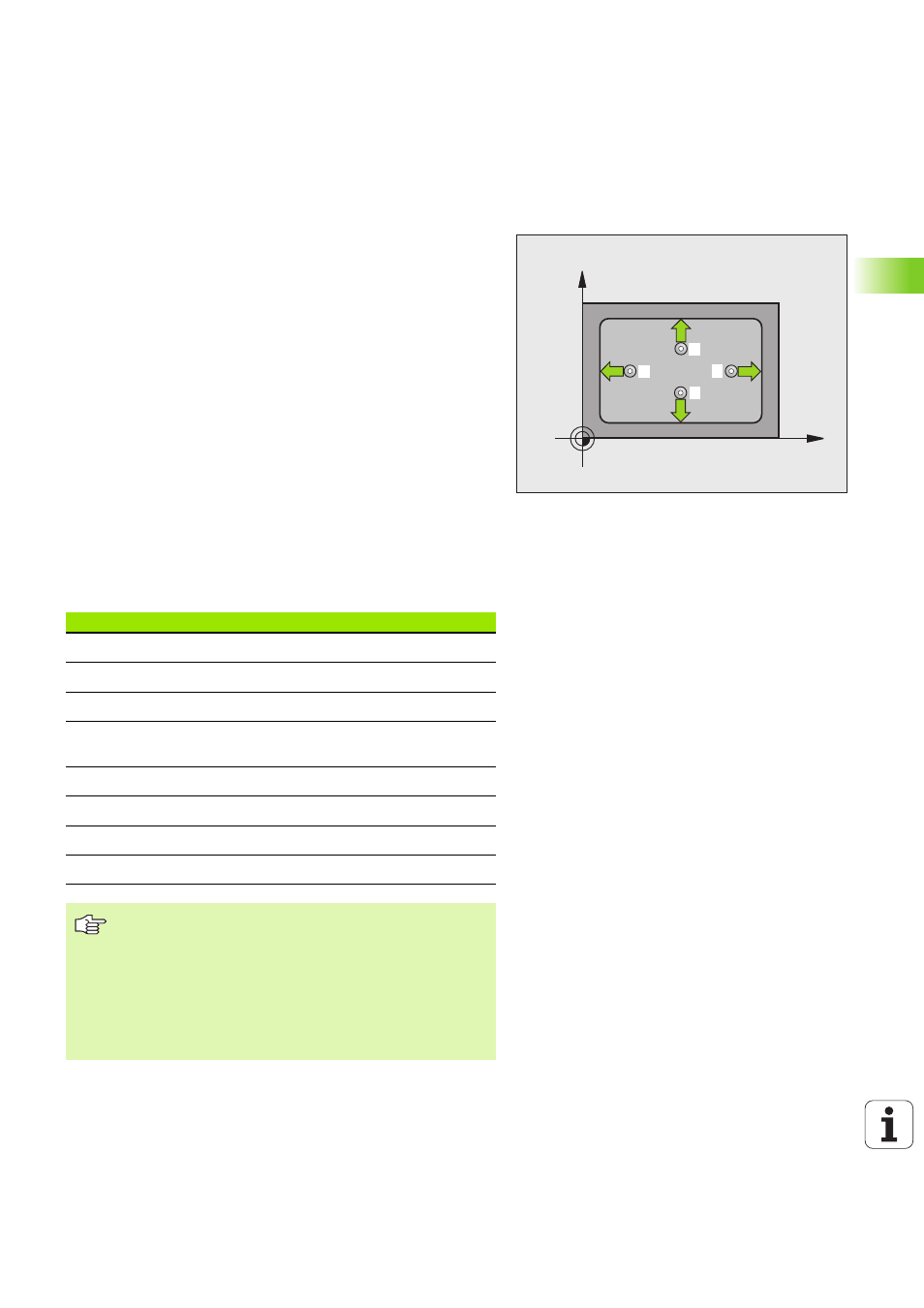

Цикл зонда 423 захвачивает центр а также длину и ширину
прямоугольного кармана. Если дефинируете соответственные
значения допуска в цикле, то УЧПУ осуществляет сравнение
заданное-фактическое и записывает это отклонение в системных
параметрах.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360)
3 Потом щуп перемещается либо параллельно к оси на высоту
измерения либо линейно на безопасную высоту, к следующей
точке ощупывания
2
и выполняет там второе ощупывание
4 TNC позиционирует щуп к точке ощупывания
3
а затем к точке
ощупывания
4
и выполняет там следующее ощупывание
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр вспомогательная ось
Q154
Факт-значение длина бока главная ось
Q155
Факт-значение длина бока
вспомогательная ось
Q161
Отклонение центр главная ось
Q162
Отклонение центр вспомогательная ось
Q164
Отклонение длина бока главная ось
Q165
Отклонение длина бока вспомогательная ось
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя из
центра кармана. Между четыремя точками измерения
зонд не перемещается тогда на безопасную высоту.
