112 3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к
Результаты измерений в параметрах Q
Результаты измерения данного цикла зондирования УЧПУ
сохраняет в действующих глобально параметрах Q150 до Q160.
Отклонения от заданного значения сохраняются в параметрах
Q161 до Q166. Обратите внимание на таблицу параметров
результатов, приводимую вместе с каждым описанием цикла.

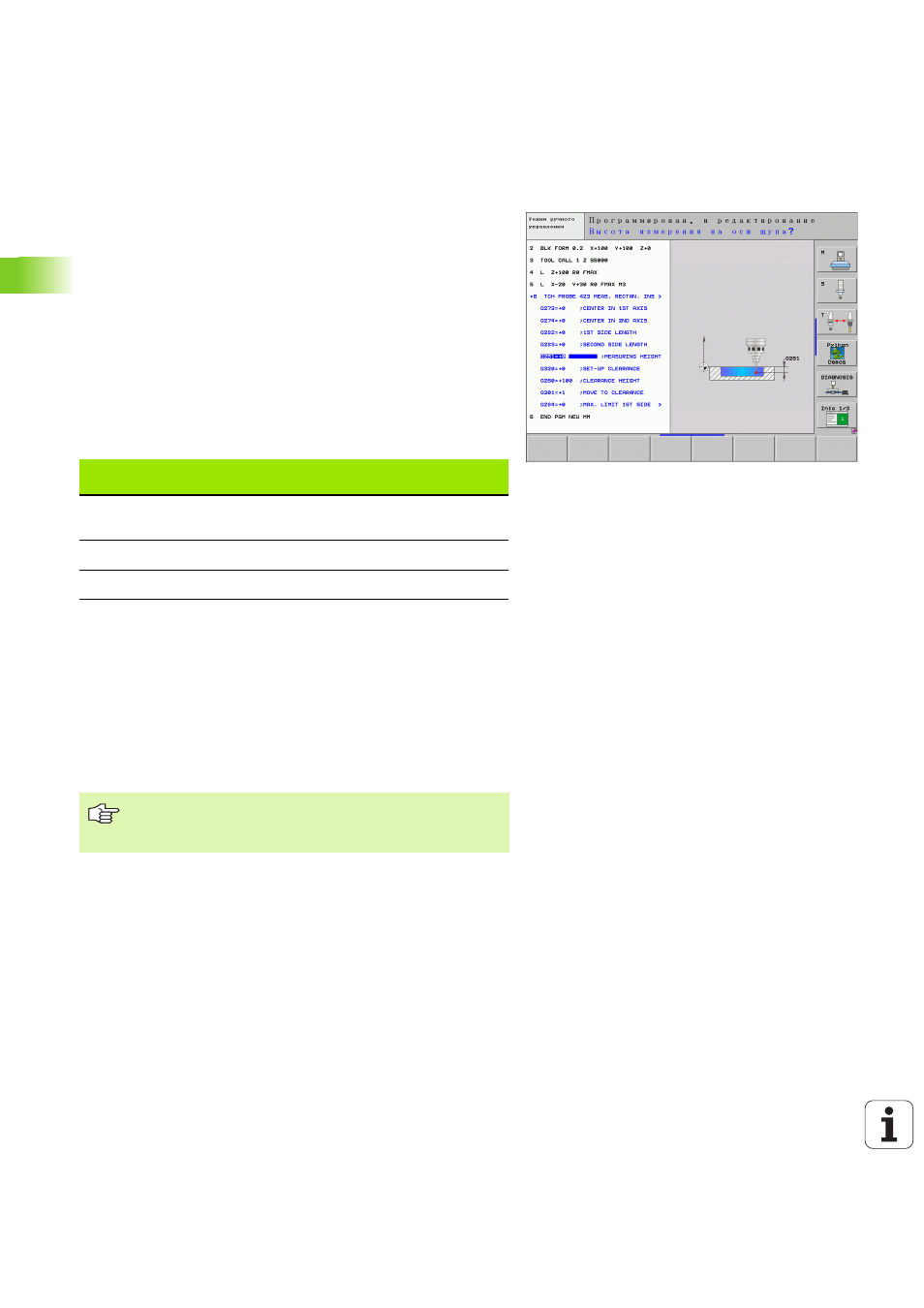

Дополнительно УЧПУ указует при определении цикла на
вспомогательной картине цикла параметры результатов (смотри
картина справа вверху). Причем подсвеченный параметр
результата принадлежит к параметру ввода.
Статус измерения
В случае некоторых циклов можете запросить через глобально
действующие параметры Q180 до Q182 статус измерения:
УЧПУ ставит меркер дополнительной обработки или брака, как
только результаты измерения лежат вне пределов допуска. Для
уточнения, который результат лежит вне допуска, обратите
внимание дополнительно на протокол измерения или проверьте
итоги замера (Q150 до Q160) и их предельные значения.
В случае цикла 427 TNC исходит стандартно из того, что
измеряется наружной размер (стойка). Соотвественный выбор
максимального и минимального размера в сочетании с
направлением ощупывания может оказать влияние на состояние
измерения.
Контроль допуска
В большинстве циклов для контроля загатовки можете
осуществлять контроль допуска с УЧПУ. Для этого следует в
дефиниции циклов определить требуемые предельные значения.
Если не хотите выполнять контроля допуска, то запишите эти
параметры с 0 (= предустановленное значение)
Статус измерения
Значение
параметра
Значения измерения лежат в пределах
допуска
Q180 = 1
Требуется дополнительная обработка Q181 = 1
Отходы (брак) Q182 = 1
УЧПУ ставить меркер статуса также тогда, если
оператор не записывал значений допуска или
максимальных/наименьших размеров.
