162 4 Циклы импульсной системы для автоматического измерения кинематики
4.1
Из
мерение
кине
м
атики
с
по
м
ощью
щупа
TS (Option KinematicsOpt)

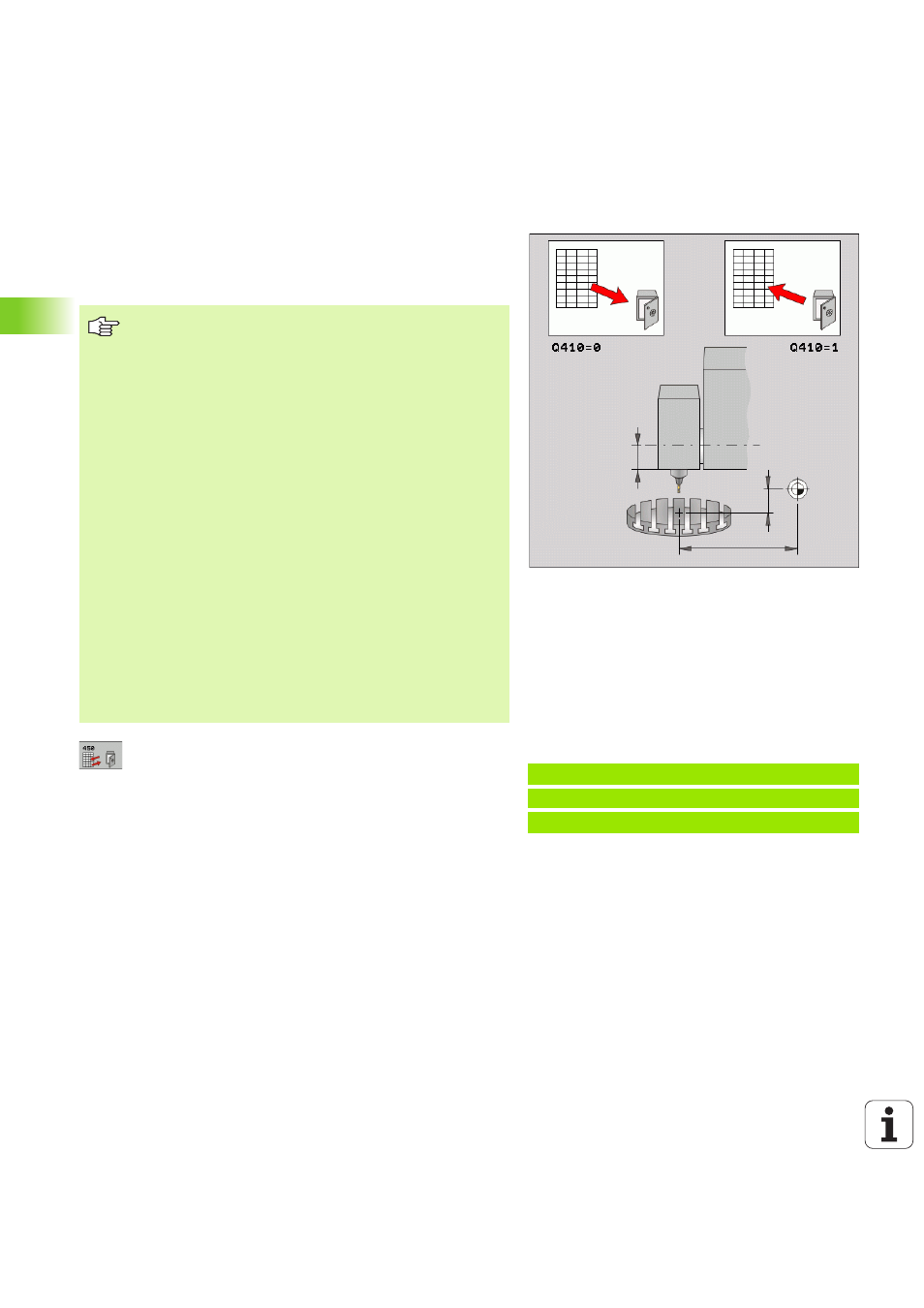

СОХРАНЕНИЕ КИНЕМАТИКИ (цикл щупа 450,
DIN/ISO: G450, опция)
С помощью цикла щупа 450 можно сохранить активную
кинематику станка или восстановить раньше сохраненную
кинематику. В распоряжении находится 10 мест памяти (номера 0
до 9).
 Режим (0=сохранение/1=восстановление) Q410:
определить, следует сохранить кинематику или
восстановить:
0: сохранить активную кинематику
1: восстановить сохраненную раньше кинематику
 Место в памяти (0…9) Q409: номер места в
памяти, в котором следует сохранить полностью
кинематику или номер места в памяти, с которого
следует восстановить сохраненную кинематику
Обратите внимание перед программированием
Перед выполнением оптимизирования кинематики,
следует сначала сохранить активную кинематику.
Преимущество:
Если результат не соотвествует ожиданиям или
появятся ошибки во время оптимизирования (напр.
сбой электроснабжения), тогда можно восстановить
старые данные.
Режим Сохранение: TNC сохраняет принципиально
всегда записанный в последнюю очередь под MOD код
(можно определять произвольный код). Это место в
памяти можно перезаписывать только путем указания
этого числа кода. Если кинематика сохраняется без
указания числа кода, тогда ЧПУ перезаписывает это
место в памяти при следующей операции сохранения
без дополнительных вопросов!
Режим Восстановление: сохраненные данные ЧПУ
может записывать обратно только используя
идентичное описание кинематики.
Режим Восстановление: следует обратить внимание,
что изменение кинематики приводит также к
изменению предустановки. При необходимости заново
назначить предустановку.
Пример: ЧУ-кадры
5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ
Q410=0 ;РЕЖИМ
Q409=1 ;МЕСТО В ПАМЯТИ
