52
3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

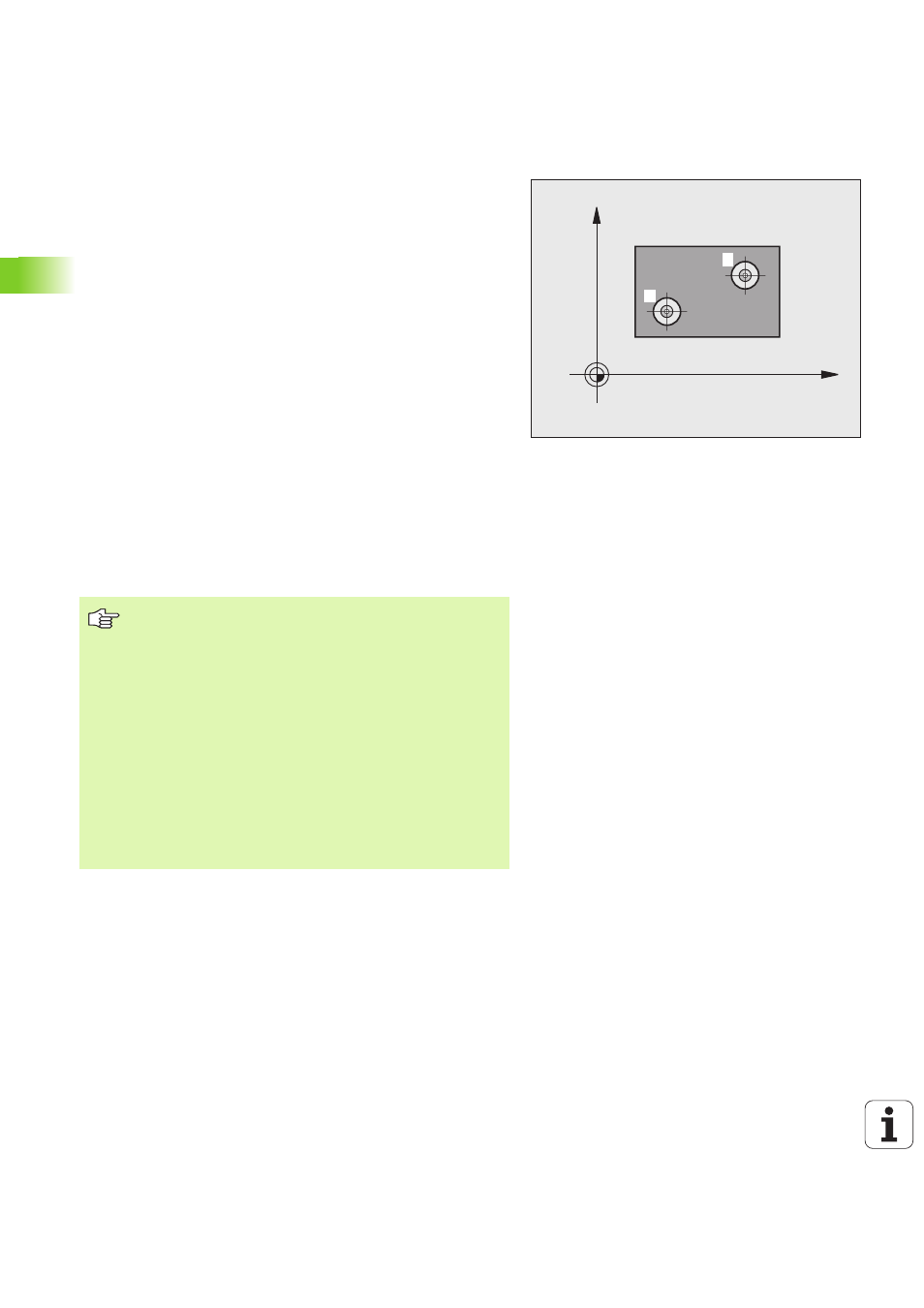

ПОВОРОТ через два отверстия (цикл щупа
401, DIN/ISO: G401)
Цикл зонда 401 определяет центры двух отверстий. Затем УЧПУ
расчитывает угол между главной осью плоскости обработки и
соединительной прямой центров отверстий. С помощью функции
Поворот фона УЧПУ компенсирует расчитанное значение
(Смотри также \‘Компенсирование наклонного положения
обрабатываемой детали\’ на странице 35). Альтернативно
можете компенсировать определенное наклонное положение
путем поворота круглово стола.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) на записанный центр первого отверстия
1
2 Затем щуп перемещается на записанную высоту измренеия и
определяет путем выполнения ощупывания в четыре раза
первый центр отверстия
3 Затем щуп возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 TNC перемещает щуп на записанную высоту измерения и
определяет путем ощупывания второй центр отверстия
5 Потом УЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет установленный поворот
X
Y
1
2
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
УЧПУ возвращает активный поворот фона в начале
цикла в исходное положение.
Этот цикл щупа не допускается при активной функции
наклона плоскости обработки.
Если хотите компенсировать наклонное положение
путем поворота круглово стола, тогда УЧПУ
использует автоматически следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
