3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

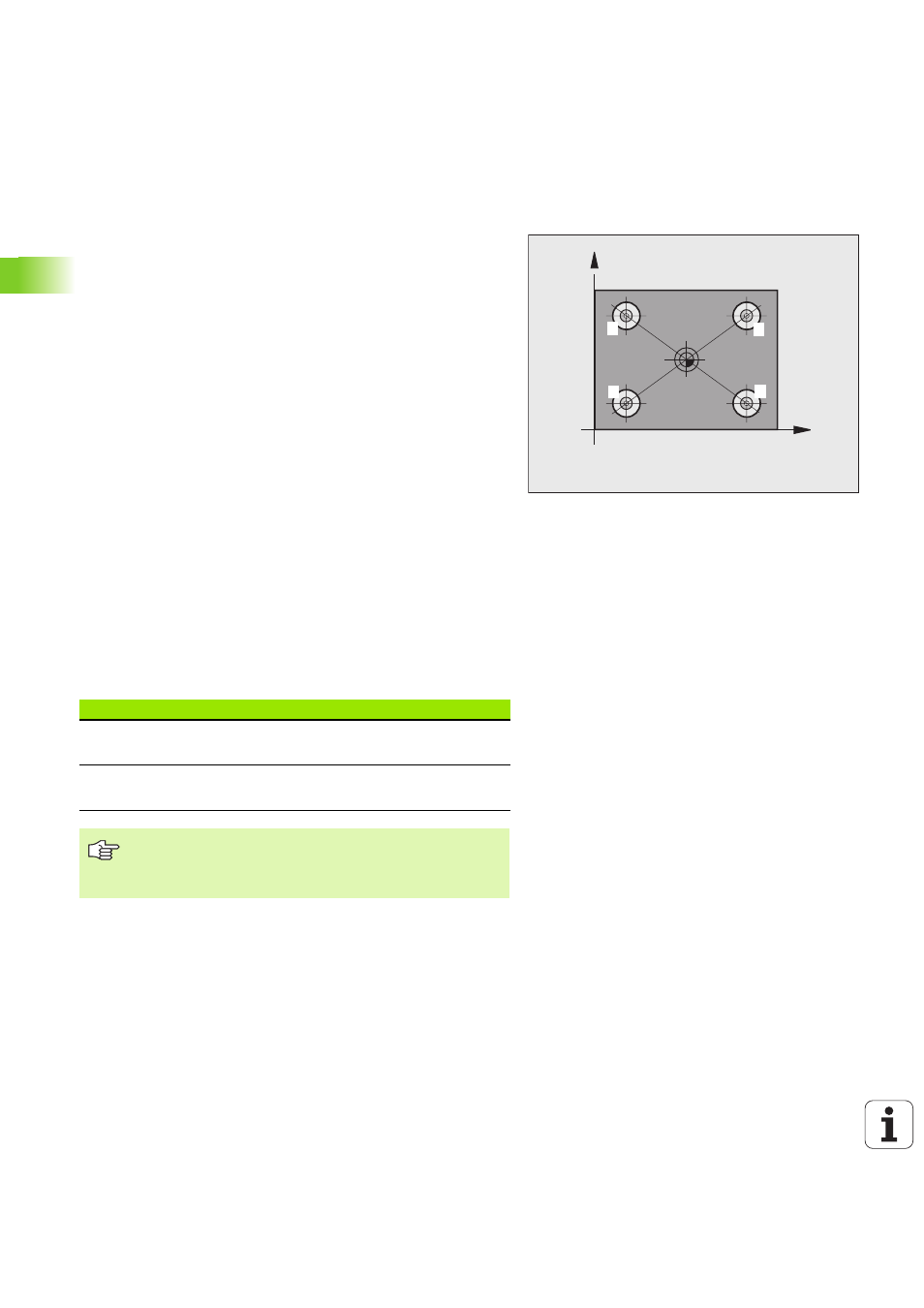

ОПОРНАЯ ТОЧКА ЦЕНТР 4 ОТВЕРСТИЙ
(цикл щупа 418, DIN/ISO: G418)
Цикл зонда 418 рассчитывает дважды точку пересечения
соединительных линий двух центров отверстий и установливает
эту точку пересечения в качестве опорной точки. Альтернативно
УЧПУ может записывать эту точку в таблицы нулевых точек или в
таблицы предустановки.
1 TNC позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) в центре первого отверстия
1
2 Затем щуп перемещается на записанную высоту измренеия и
определяет путем выполнения ощупывания в четыре раза
первый центр отверстия
3 Затем щуп возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 TNC перемещает щуп на записанную высоту измерения и
определяет путем ощупывания второй центр отверстия
5 TNC повторяет операцию 3 и 4 для отверстий
3
и
4
6 На конец TNC позиционирует щуп обратно на безопасную
высоту и обрабатывает установленную опорную точку в
зависимости от параметров Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69). УЧПУ рассчитывает опорную точку как точку
пересечения соединительных линий центров отверстий
1
/
3
и
2
/
4
и записывает фактзначения в представляемых ниже
параметрах Q
7 Если требуется, TNC определяет затем отдельным проходом
ощупывания еще опорную точку на оси щупа
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактзначение, точка пересечения,
главная ось
Q152
Фактзначение, точка пересечения,
вспомогательная ось
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
