1.1 Общие сведения к циклам
импульсного щупа

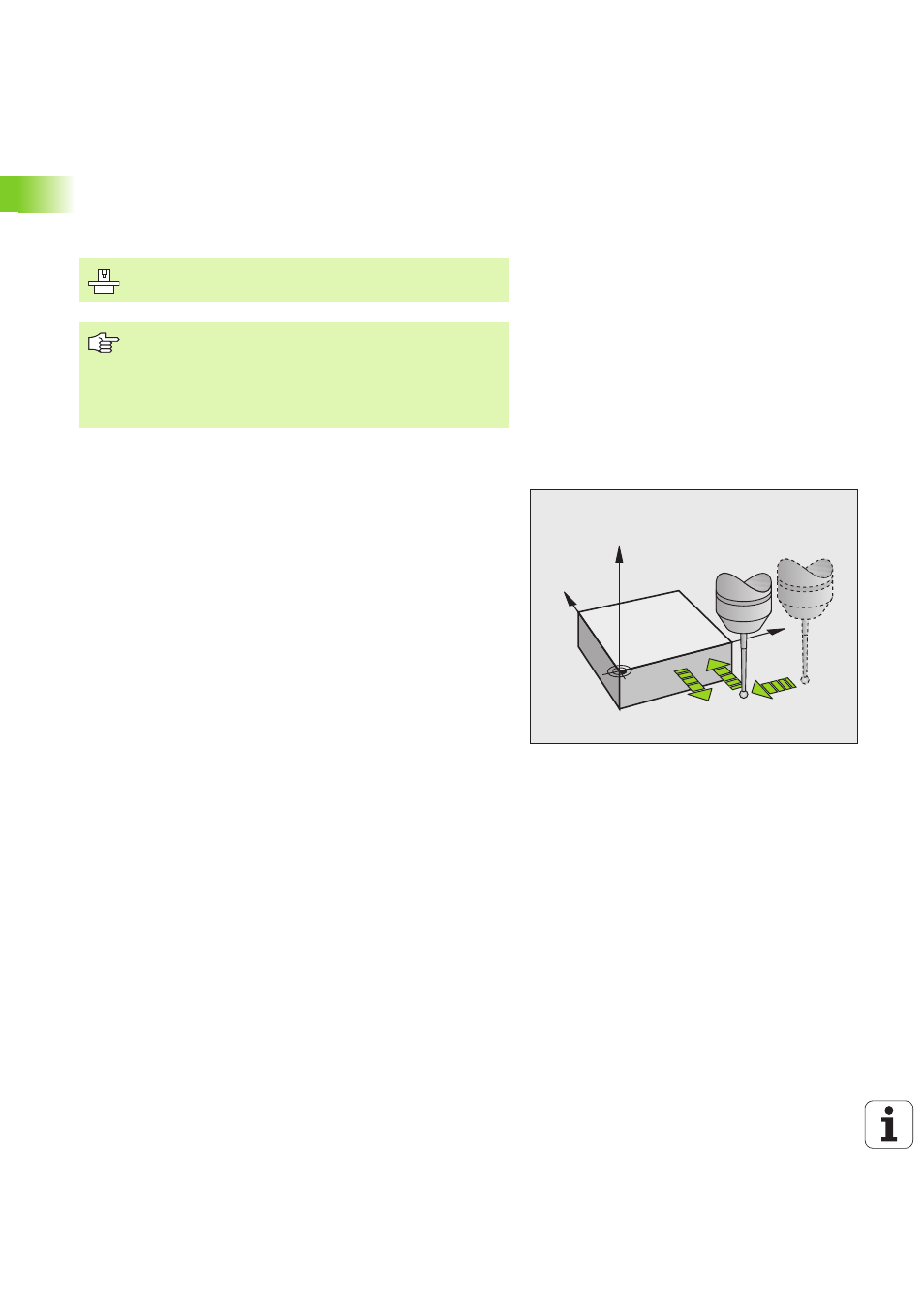

Способ действия
Если УЧПУ отрабатывает цикл импульсной системы, то 3D-зонд
перемещаестя параллельно к оси к обрабатываемой детали
(даже в случае активного поворота фона и при наклоненной
плоскости обработки). Производитель станков определяет подачу
ощупывания в параметре станка (смотри «Перед началом работы
с циклами импульсной системы» дальше в этой главе).
Когда щуп зонда войдет в контакт с обрабатываемой деталю,
„ щуп 3D передает сигнал к УЧПУ: координаты ощупываемой
позиции сохраняются в памяти
„ 3D-щуп остановливается и
„ перемещается обратно на ускоренной подачи к позиции старта
операции ощупывания
Если в пределах определенного пусти щуп не отклоняется, то
УЧПУ выдает соответственное сообщение об ошибках (путь:
MP6130).
УЧПУ должно быть подготовлено для применения
импульсных систем 3D.
Если оператор производит измерения во время
отработки программы, то ему следует обратить
внимание на то, что данные инструмента (длина,
радиус) используются либо из данных калибровки
либо из последней записи TOOL-CALL (выбор через
MP7411).
Y
X
Z
F
F MAX
F
