76 3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА ПРЯМОУГОЛЬНИК ВНУТРИ
(цикл щупа 410, DIN/ISO: G410)

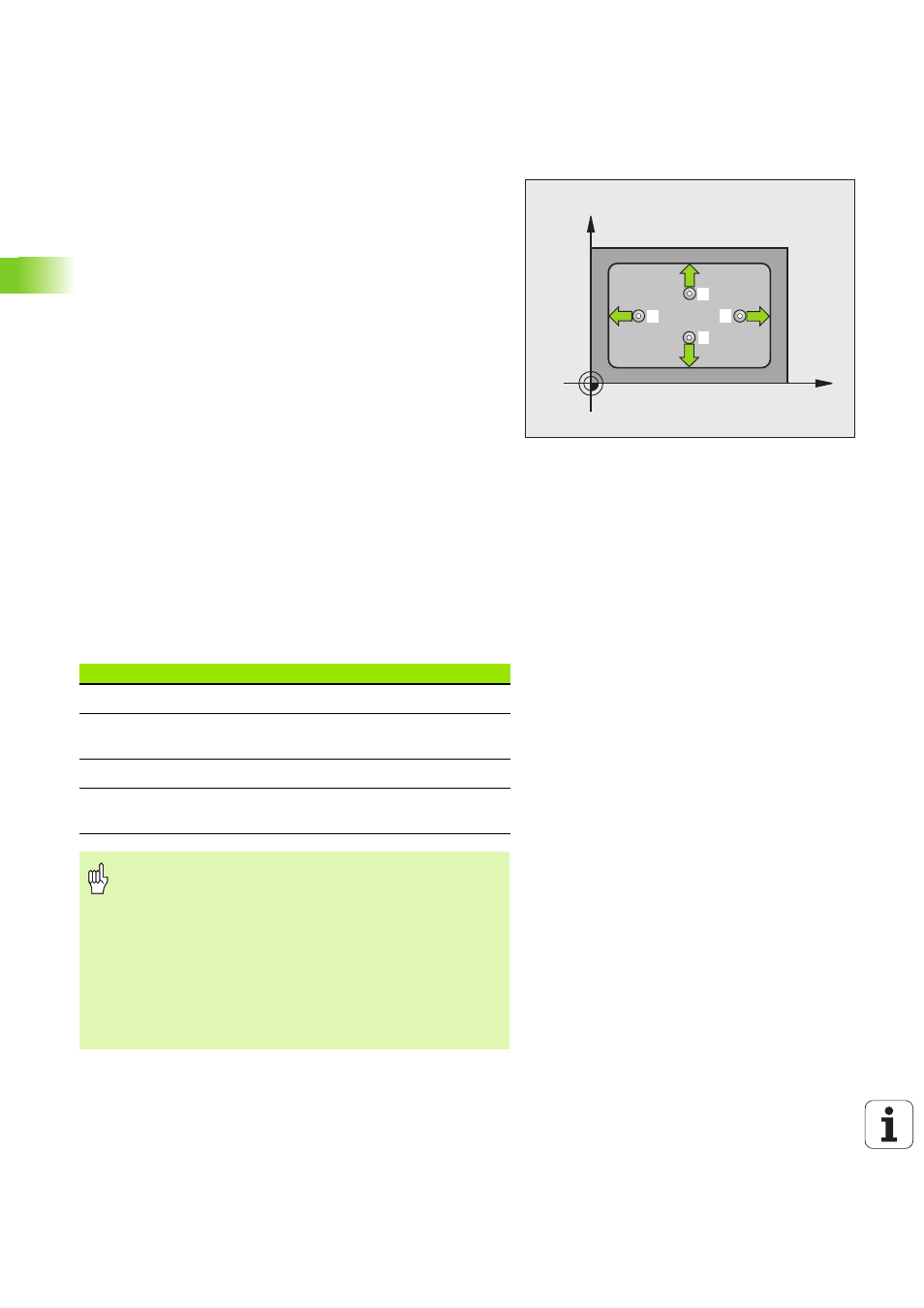

Цикл зонда 410 определяет центр прямоугольного кармана и
установливает этот центр в качестве опорной точки.
Альтернативно УЧПУ может записывать этот центр в таблицы
нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания 1 . УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем щуп перемещается на записанную высотуизмерения и
выполняет первое ощупывание с подачей ощупывания
(MP6120 или MP6360)
3 Потом щуп перемещается либо параллельно к оси на высоту
измерения либо линейно на безопасную высоту, к следующей
точке ощупывания 2 и выполняет там второе ощупывание
4 TNC позиционирует щуп к точке ощупывания 3 а затем к точке
ощупывания 4 и выполняет там следующее ощупывание
5 На конец TNC позиционирует щуп обратно на безопасную высоту
и обрабатывает установленную опорную точку в зависимости от
параметров Q303 и Q305 (смотри \‘Сохранение расчитанной
опорной точки в памяти\’ на странице 69)
6 Если требуется оператором УЧПУ определяет затем в отдельной
операции ощупывания опорную точку на оси зонда и записывает
фактзначения в памяти в следующих параметрах Q
X
Y
1
2
3
4
Номер параметра Значение
Q151 Факт-значение центр главная ось
Q152 Факт-значение центр
вспомогательная ось
Q154 Факт-значение длина бока главная ось
Q155 Факт-значение длина бока
вспомогательная ось
Обратите внимание перед программированием
Для избежания столкновения между зондом и деталью,
введите длину 1. и 2. стороны кармана немного меньше .
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя из
центра кармана. Между четыремя точками измерения
зонд не перемещается тогда на безопасную высоту.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
