HEIDENHAIN iTNC 530
123
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

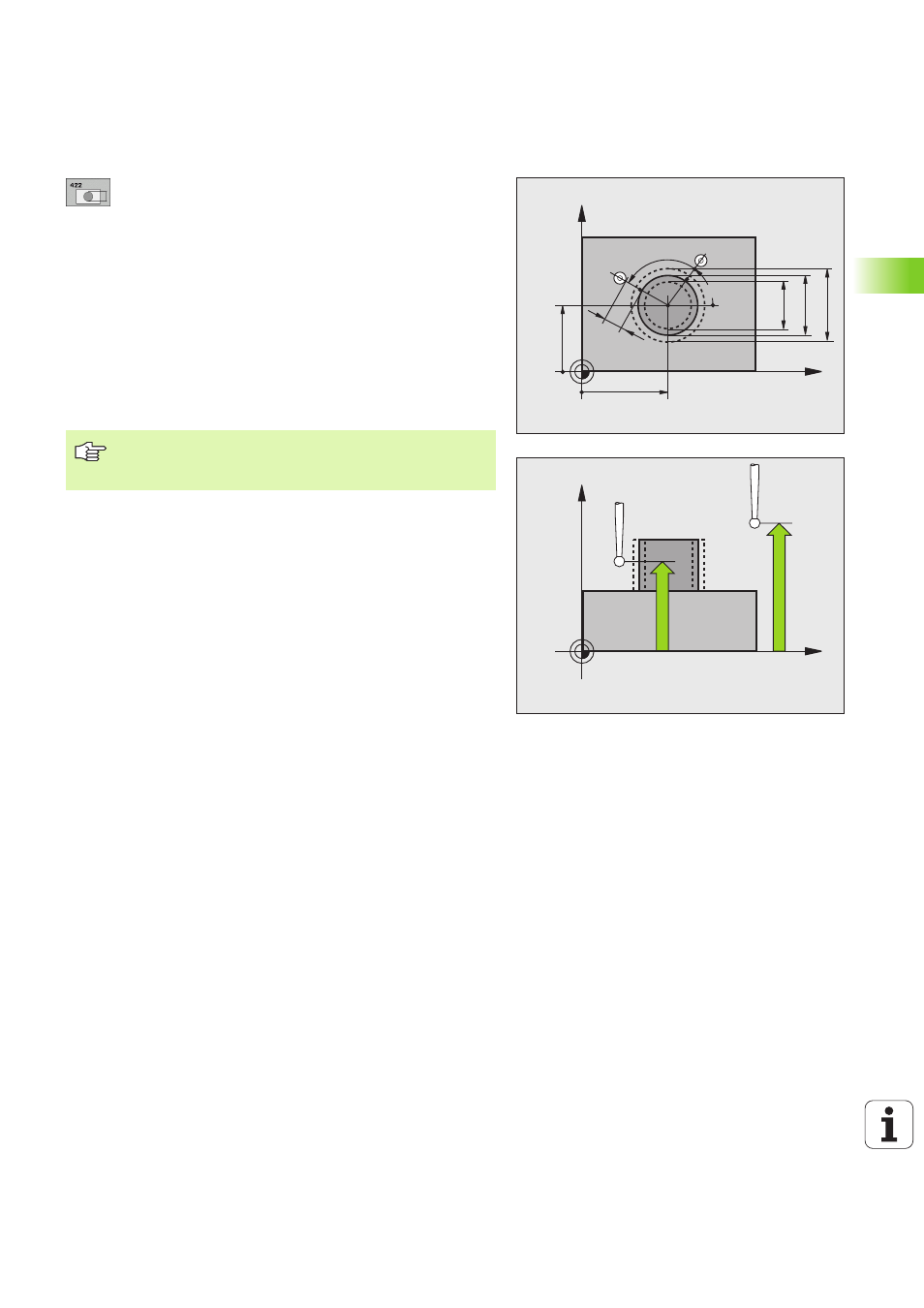

Центр 1-ой оси Q273 (абсолютный): центр стойки
на главной оси плоскости обработки
Центр 2-ой оси Q274 (абсолютный): центр стойки
на вспомогательной оси плоскости обработки
Заданный диаметр Q262: ввести диаметр стойки
Угол старта Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой ощупывания
Шаг угла Q247 (в прирощениях): угол между двумя
точками измерения, знак числа шага угла
определяет направление обработки (-= по часовой
стрелке). Если хотите замерить дуги окружности,
тогда программируйте шаг угла меньше 90°.
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту
замера
1: между точками замера переход на безопасную
высоту
Максимальный размер стойки Q277:
максимальный допускаемый диаметр стойки
Минимальный размер стойки Q278:
минимальный допускаемый диаметр стойки
Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки
Значение допуска центр 2-ой оси Q280:
допускаемое отклонение положения на
вспомогательной оси плоскости обработки
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
MP6140
+
Q320
X
Z
Q261
Q260
Чем меньше программированный шаг угла, тем более
неточно УЧПУ расчитывает размеры цапфы.
Минимальное значение ввода: 5°.
