3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к
Направление перемещения 1 Q267:
направление, в котором щуп должен
перемещаться к обрабатываемой детали:
-1: направление перемещения отрицательное
+1:направление перемещения положительное

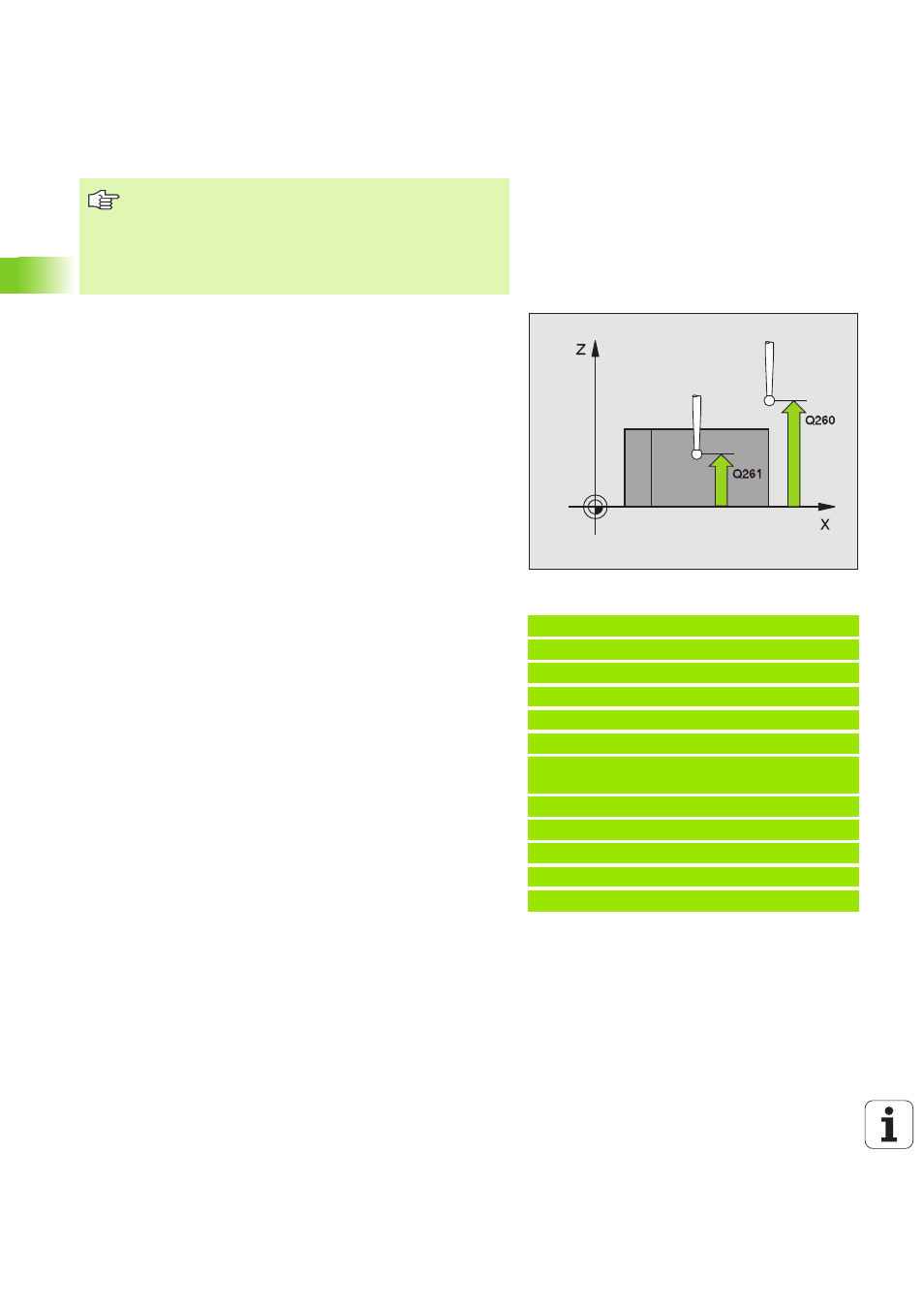

Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту
замера
1: между точками замера переход на безопасную
высоту
Протокол измерения Q281: определить, должно
ли УЧПУ создавать протокол измерения:
0: не создавать протокола измерения
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR420.TXT standardmig in dem
Verzeichnis ab, in dem auch Ihr Messprogramm
gespeichert ist
2: прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
В случае ось импульсной системы = ось
измерения обратить внимание:
Q263 выбирать ровным Q265, если следует измерять
угол в направлении оси А, Q263 выбирать не равным
Q265, если угол должен измеряться в направлении оси
В.
Пример: ЧУ-кадры
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10 ;1-Я ТОЧКА 1-АЯ ОСЬ
Q264=+10 ;1-Я ТОЧКА 2-АЯ ОСЬ
Q265=+15 ;2-Я ТОЧКА 1-АЯ ОСЬ
Q266=+95 ;2-АЯ ТОЧКА 2-АЯ ОСЬ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ЗАМЕРА
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=1
;ПЕРЕХОД НА БЕЗ.ВЫСОТУ
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
