28 2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.1
Вв
едение
2.1 Введение
Обзор
В ручном режиме управления у оператора находятся следующие
циклы щупа в распоряжении:
Выьбор цикла измерительного щупа
 Выбор режима работы Ручное управление или Эл. маховичок
 Выбор функций ощупывания: softkey ФУНКЦИЯ
ОЩУПЫВАНИЯ нажать. TNC показывает
дополнительные softkeys: смотри таблица внизу
 Выбор цикла щупа: напр. softkey ОЩУПЫВАНИЕ
ROT нажать, TNC показывает на экране
соответственное меню

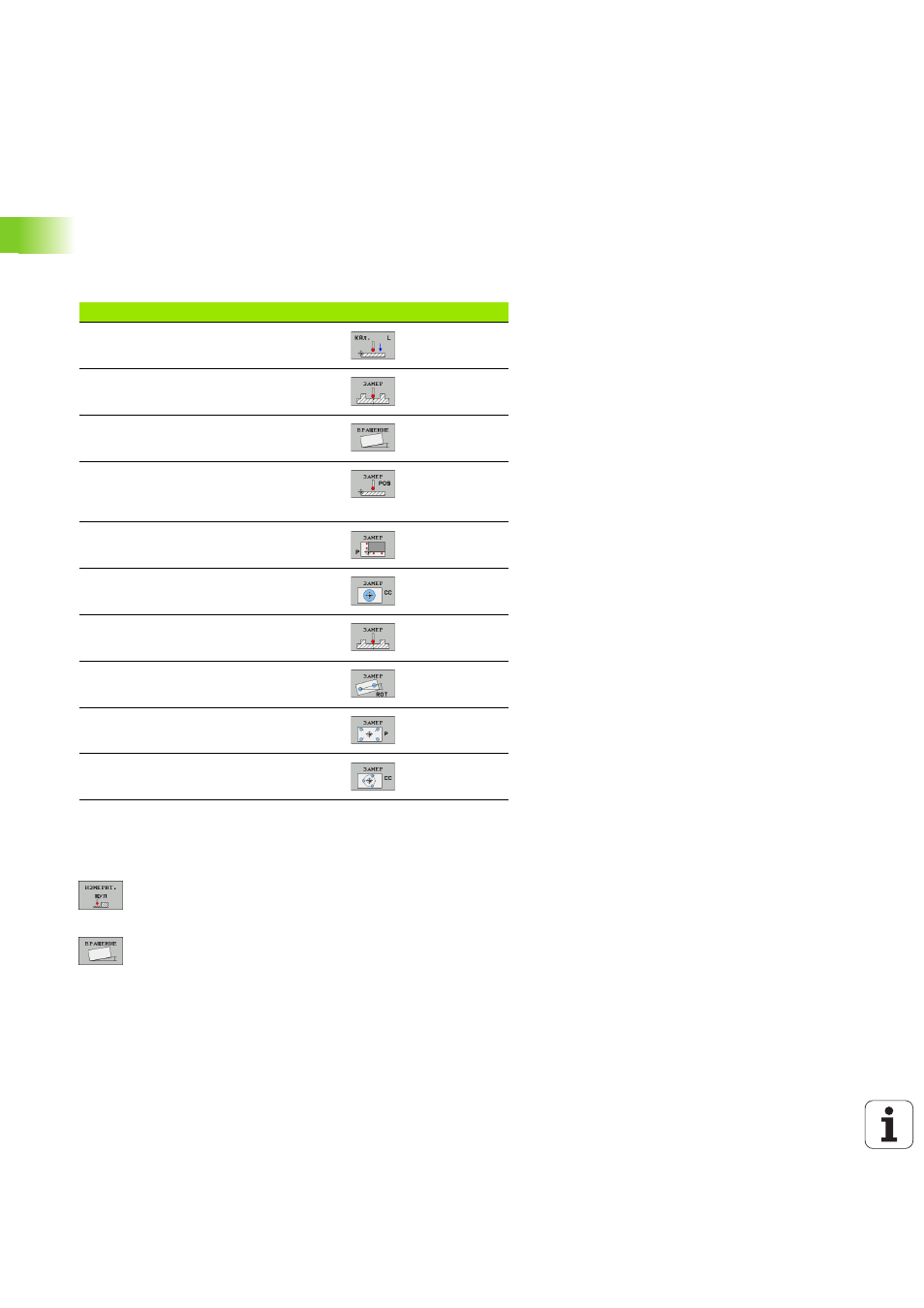

Функция Softkey Страница
Калибровка рабочей длины стр. 32
Калибровка рабочего радиуса стр. 33
Определение поворота по прямой стр. 35
Назначение координат опорной
точки на произвольно выбираемой
оси
стр. 37
Назначение угла в качестве опорной
точки
стр. 38
Назначение центра окружности в
качестве опорной точки
стр. 39
Установление средней оси в
качестве опорной точки
стр. 40
Определение поворота через два
отверстия/круглые стойки
стр. 41
Установление опорной точки через
четырье отверстия/круглые стойки
стр. 41
Определение центра окружности
через три отверстия/цапфы
стр. 41
