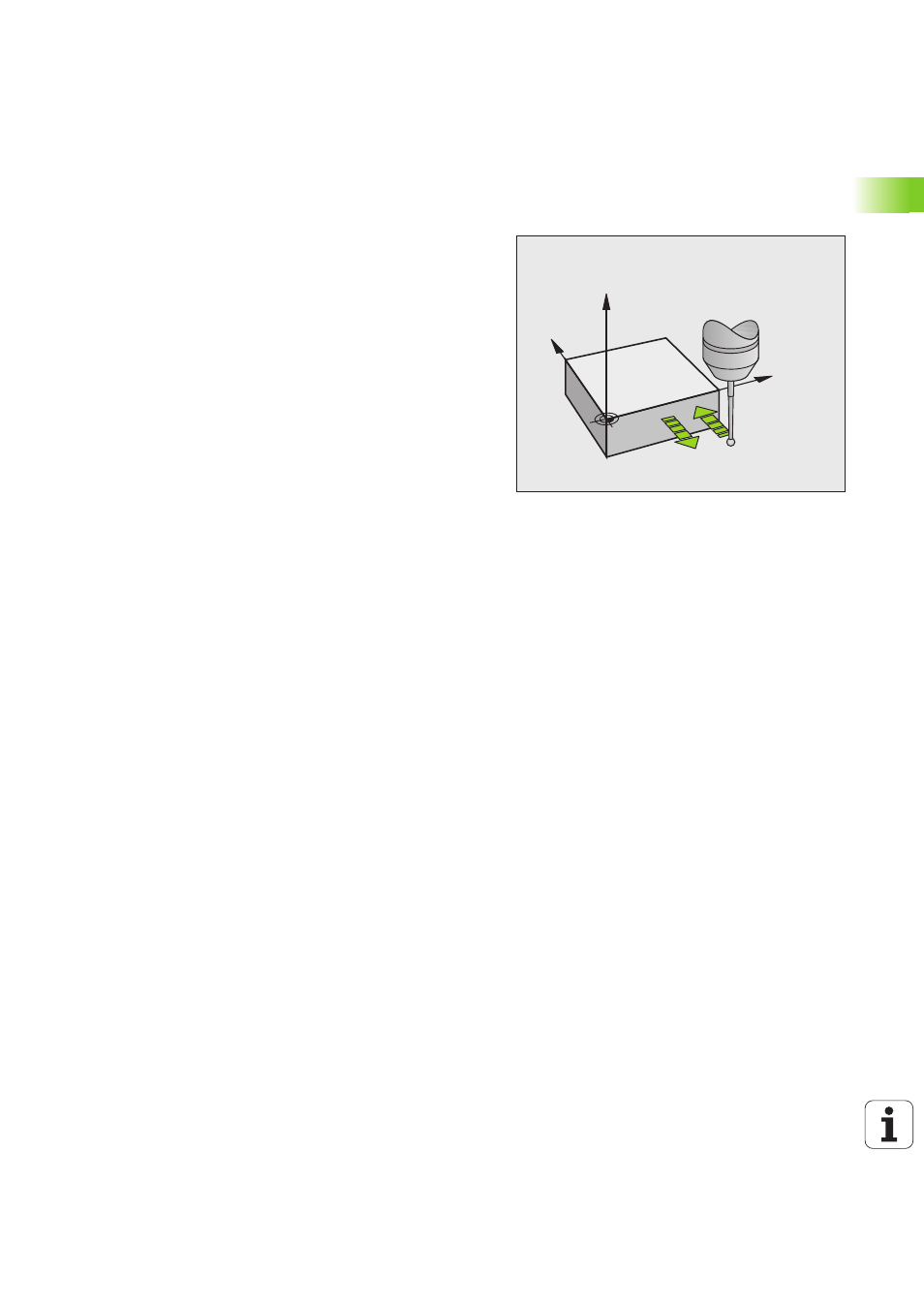

Переключающий щуп, подача ощупывания:
MP6120
В MP6120 оператор определяет подачу, с которой УЧПУ должно
контактировать загатовку.
Переключающая импульсная система, подача
для перемещений позиционирования: MP6150
В MP6150 определяете подачу, с которой УЧПУ
предпозиционирует зонд или позиционирует между точками
измерения.
Переключающая импульсная система,
ускоренная подача для перемещений
позиционирования: MP6151
В MP6151 определяете, должно ли УЧПУ позиционировать зонд с
подачей дефинированной в MP6150 или на ускоренном ходе станка.
„ Значение ввода = 0: позиционирование с подачей из MP6150
„ Значение ввода = 1: предпозиционирование на ускоренной
подаче
KinematicsOpt, пределы допуска для режима
Оптимизирования: MP6600
В MP6600 определяется предел допуска, с которого TNC должно
показывать в режиме Оптимизирования подсказку, если
установленные данные кинематики лежать выше этого
предельного значения. Преднастройка: 0.05. Чем больше станок,
тем больше следует выбирать значения
„ Пределы ввода: 0.001 до 0.999
KinematicsOpt, допускаемое отклонение
радиуса калибровочного шарика: MP6601
В MP6601 определяется максимально допускаемое отклонение
измеренного автоматически циклами радиуса калибровочного
шарика от введенного параметра цикла.
„ Пределы ввода: 0.01 до 0.1
TNC рассчитывает радиус калибровочного шакрика при каждой
точке измерения дважды для всех 5 точек ощупывания. Если
радиус является больше Q407 + MP6601 тогда поступает
сообщение об ошибках, так как система исходит из появления
загрязнения.
Если установленный TNC радиус является меньше 5 * (Q407 -
MP6601), тогда TNC выдает также сообщение об ошибках.
Y
X
Z
MP6120
MP6360
MP6150
MP6361
