ОПОРНАЯ ПЛОСКОСТЬ (цикл щупа 0, DIN/ISO: G55)

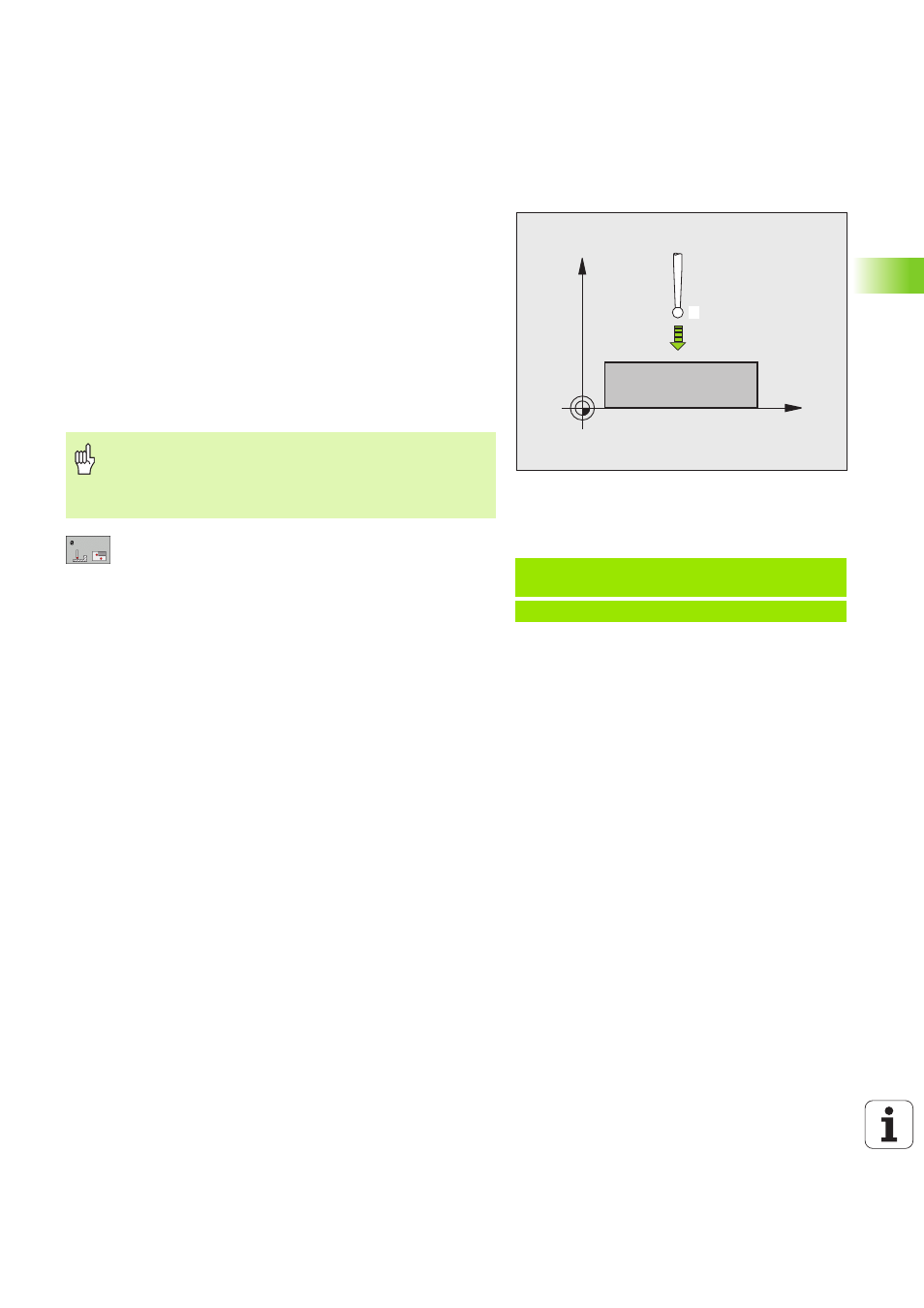

1 Щуп перемещается движением 3D на ускоренном ходе
(значение из MP6150 или MP6361) к программированной в
цикле предпозиции
1
.
2 Затем щуп осуществляет измерение с подачей ощупывания
(MP6120 или MP6360). Направление ощупывания
определяется в цикле
3 после определения позиции TNC, измерительный щуп
перемещается обратно к точке старта операции ощупывания и
сохраняет в памяти измеренную координату в параметре Q.
Дополнительно УЧПУ записывает в память координаты
позиции, на которой находится щуп в момент выдачи сигнала,
в парамтерах Q115 до Q119. Для значений в этих параметрах
УЧПУ не учитывает длины и радиуса щупа
Номер параметра для результата: ввести номер
параметра Q, которому присваивается значение
координаты
Ось ошупывания/направление ощупывания:
записать ось ощупывания с помощью клавиши
выбора оси или на клавиатуре ASCII а также знак
числа для направления ощупывания. С помощью
клавиши ENT подтвердить
Заданное значение позиции: нажать клавиши
выбора оси или ввести на клавиатуре ASCII все
координаты для предпозиционирования щупа
Заключить ввод: клавишу ENT нажать
X
Z
1
Обратите внимание перед программированием
Так предпозиционировать щуп, чтобы избегать
столкновения при подводе к прграммированной
предпозиции.
Пример: ЧУ-кадры
67 TCH PROBE 0.0 ОПОРНАЯ ПЛОСКОСТЬ
Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
