44 2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.5
Из
мерение
де
тал
ей
с
по
м
ощью
3D-
щупов
Определение угла между опорной осью угла
и гранью детали
 Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ROT нажать
 Угол поворота: записать указанный угол поворота,
если хотите позже восстановить выполненный
раньше поворот
 Выполнить поворот со сравниваемой стороной
(смотри \‘Компенсирование наклонного
положения обрабатываемой детали\’ на странице
35)
 С помощью softkey ОЩУПЫВАНИЕ ROT
индицировать угол между отсчетной осью угла и
гранью детали в качестве угла поворота
 Отменить поворот или восстановить первичный
поворот
 Устанавить угол поворота на записанное значение

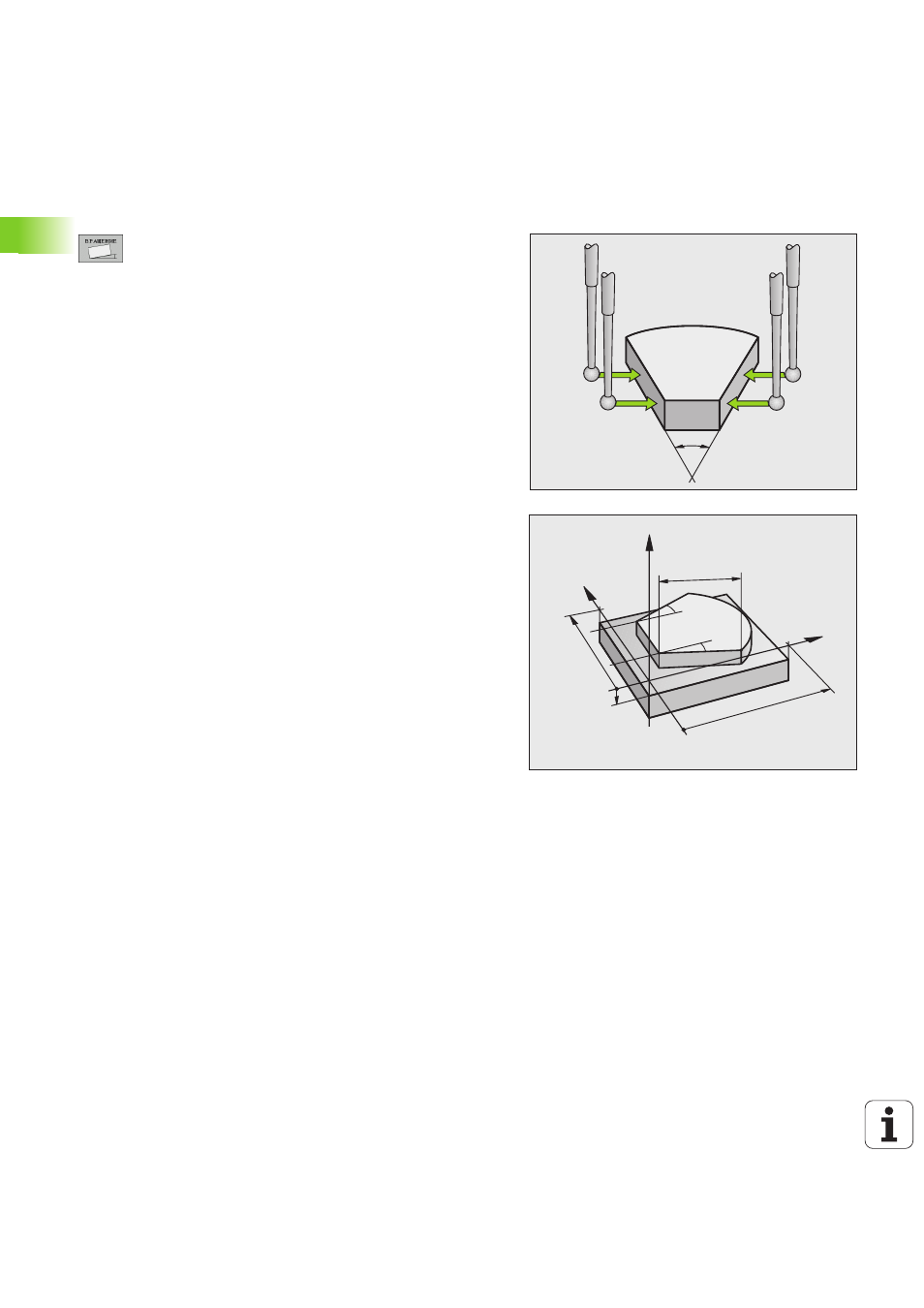

Определить угол между двумя гранями детали
 Выбор функции ощупывания: softkey ОЩУПЫВАНИЕ ROT
нажать
 Угол поворота: записать указанный угол поворота, если хотите
позже восстановить выполненный раньше поворот
 Выполнить базисный поворот для первой стороны (смотри
\‘Компенсирование наклонного положения обрабатываемой
детали\’ на странице 35)
 Вторую сторону ощупывать как при повороте, угол поворота
здесь не устанавливать на 0!
 С помощью softkey ОЩУПЫВАНИЕ ROT индицировать угол РА
между гранями детали в качестве угла поворота
 Отменить поворот или восстановить первичный поворот:
устанавить угол поворота на записанное значение
PA
–10
100
a?
a?
L?
X
Z
Y
100
