3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

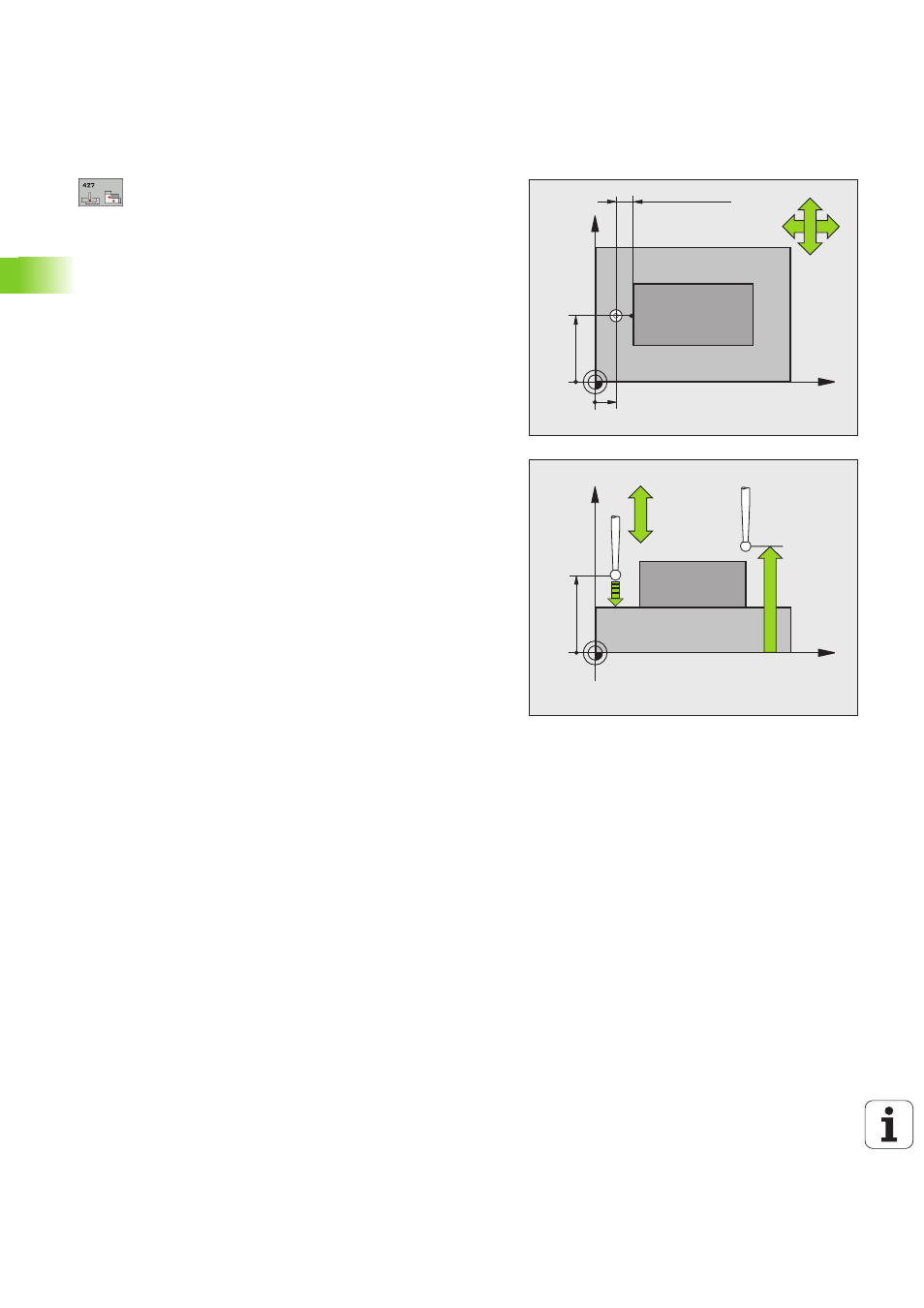

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Ось измерения (1..3: 1= главная ось) Q272: ось,
на которой выполняется измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
3: ось щупа = ось измерения
Направление перемещения 1 Q267:
направление, в котором щуп должен
перемещаться к обрабатываемой детали:
-1: направление перемещения отрицательное
+1:направление перемещения положительное
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
