2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.4
На
зна
чение
к
оор
динат
опорной
то
ч
ки
с
по
м
ощью
3D-
импу
льсной
систе
мы

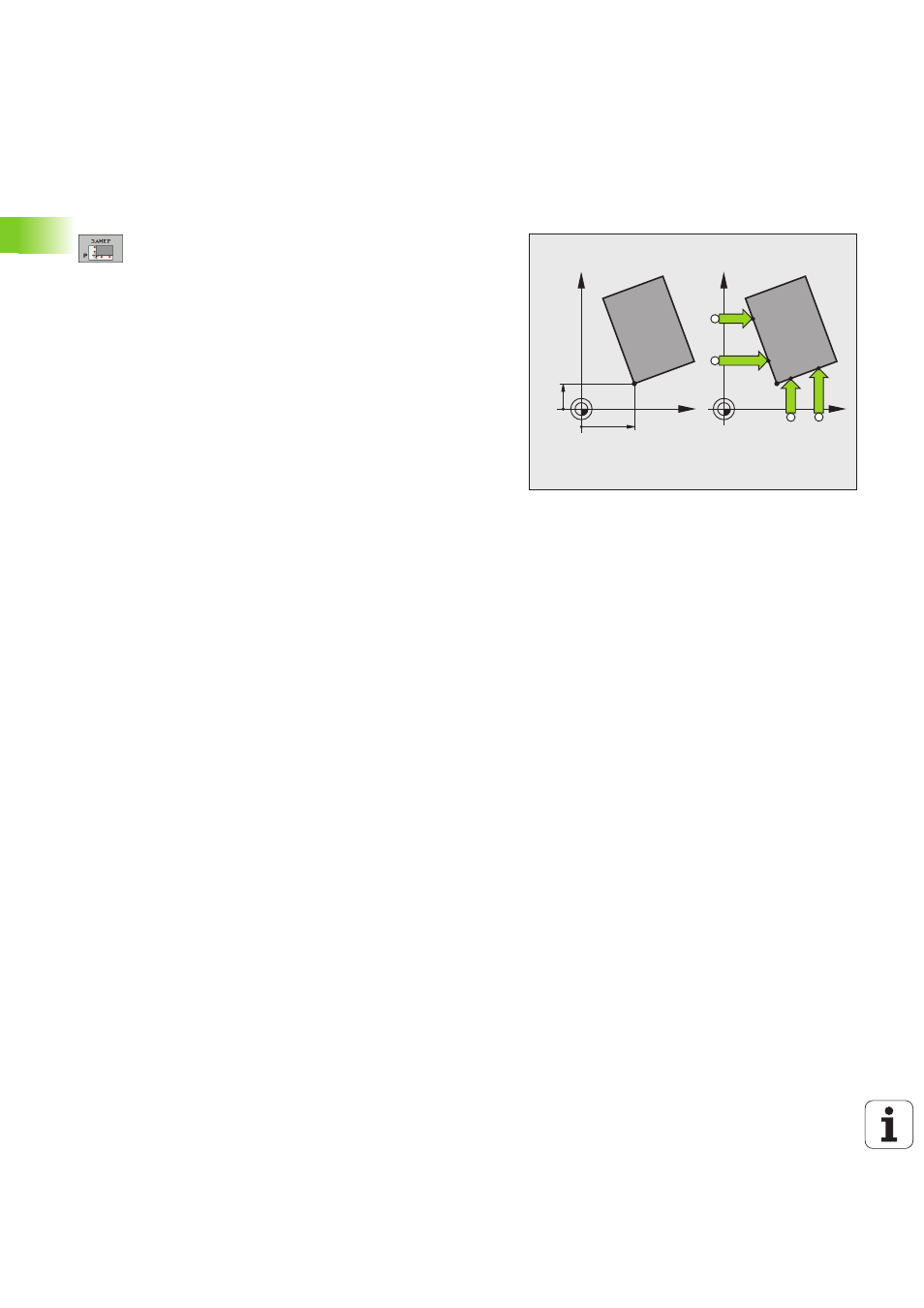

Угол в качестве опорной точки – ввести точки,
ощупываемые для поворота
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ P нажать
Точки ощупывания из поворота ?: клавишу ENT
нажать, для ввода координат точек ощупывания
Позиционировать зонд вблизи первой точки
контактирования на грань детали, не
контактированной для поворота фона
Выбор направления ощупывания: осуществляется
с помощью softkey
Ощупывание: внешнюю клавишу СТАРТ нажать
Позиционировать зонд вблизи второй точки
контактирования на той же самой грани
Ощупывание: внешнюю клавишу СТАРТ нажать
Опорная точка: ввести обе координаты опорной
точки в окне меню, с помощью softkey
НАЗНАЧЕНИЕ ОПОРНОЙ ТОЧКИ ввести, или
записать значения в таблице (смотри \‘Запись
результатов измерения из циклов зонда в таблицу
нулевых точек\’, страница 30, или смотри \‘Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)\’, страница 31)
Заключить функцию ощупывания: клавишу END
нажать
Угол в качестве опорной точки – не вводить
точек, ощупываемых для поворота
Выбор функции ощупывания: softkey ОЩУПЫВАНИЕ P нажать
Точки ощупывания из поворота ?: с помощью клавиши NO
ENT отвергнуть (вопрос диалога появляется только, если был
выполнен поворот)
Обои грани детали контактировать дважды
Опорная точка: ввести координаты опорной точки, с помощью
softkey НАЗН.ОПОРНОЙ ТОЧКИ ввести, или записать значение
в таблице (смотри \‘Запись результатов измерения из циклов
зонда в таблицу нулевых точек\’, страница 30, или смотри
\‘Запись результатов измерения из циклов зонда в таблицу
предустановки (Preset)\’, страница 31)
Заключить функцию ощупывания: клавишу END нажать
P
X=?
Y=?
X
Y
P
X
Y
