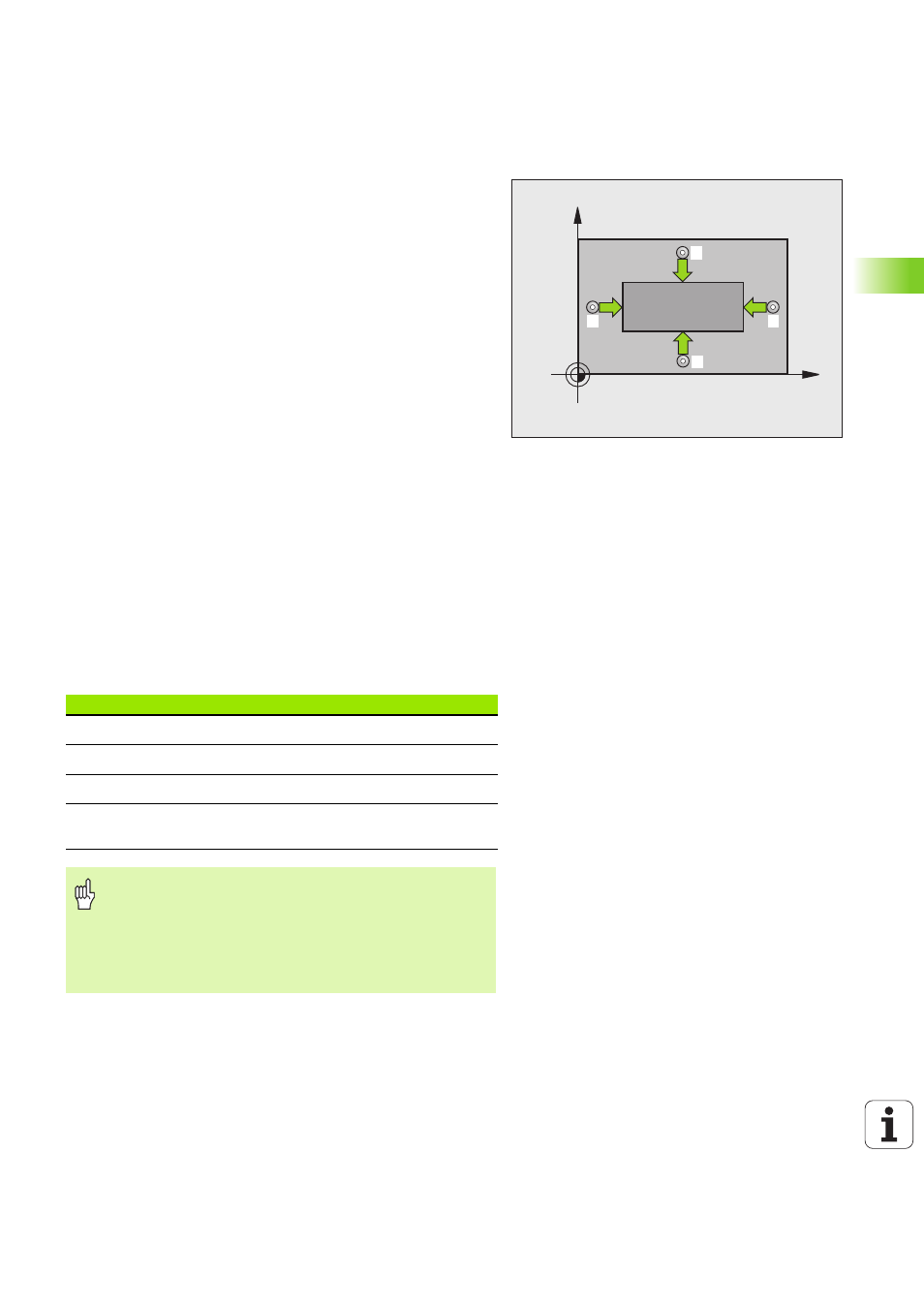

ОПОРНАЯ ТОЧКА ПРЯМОУГОЛЬНИК
НАРУЖИЕ (цикл щупа 411, DIN/ISO: G411)
Цикл зонда 411 определяет центр прямоугольной цапфы и
установливает этот центр в качестве опорной точки.
Альтернативно УЧПУ может записывать этот центр в таблицы
нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360)
3 Потом щуп перемещается либо параллельно к оси на высоту
измерения либо линейно на безопасную высоту, к следующей
точке ощупывания
2
и выполняет там второе ощупывание
4 TNC позиционирует щуп к точке ощупывания
3
а затем к точке
ощупывания
4
и выполняет там следующее ощупывание
5 На конец TNC позиционирует щуп обратно на безопасную
высоту и обрабатывает установленную опорную точку в
зависимости от параметров Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
6 Если требуется оператором УЧПУ определяет затем в
отдельной операции ощупывания опорную точку на оси зонда
и записывает фактзначения в памяти в следующих
параметрах Q
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр вспомогательная ось
Q154
Факт-значение длина бока главная ось
Q155
Факт-значение длина бока
вспомогательная ось
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите длину 1. и 2. стороны цапфы
немного больше .
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
