3 ав то м атиче ск ое из мерение за го то во к – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles
Страница 129
HEIDENHAIN iTNC 530
129
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

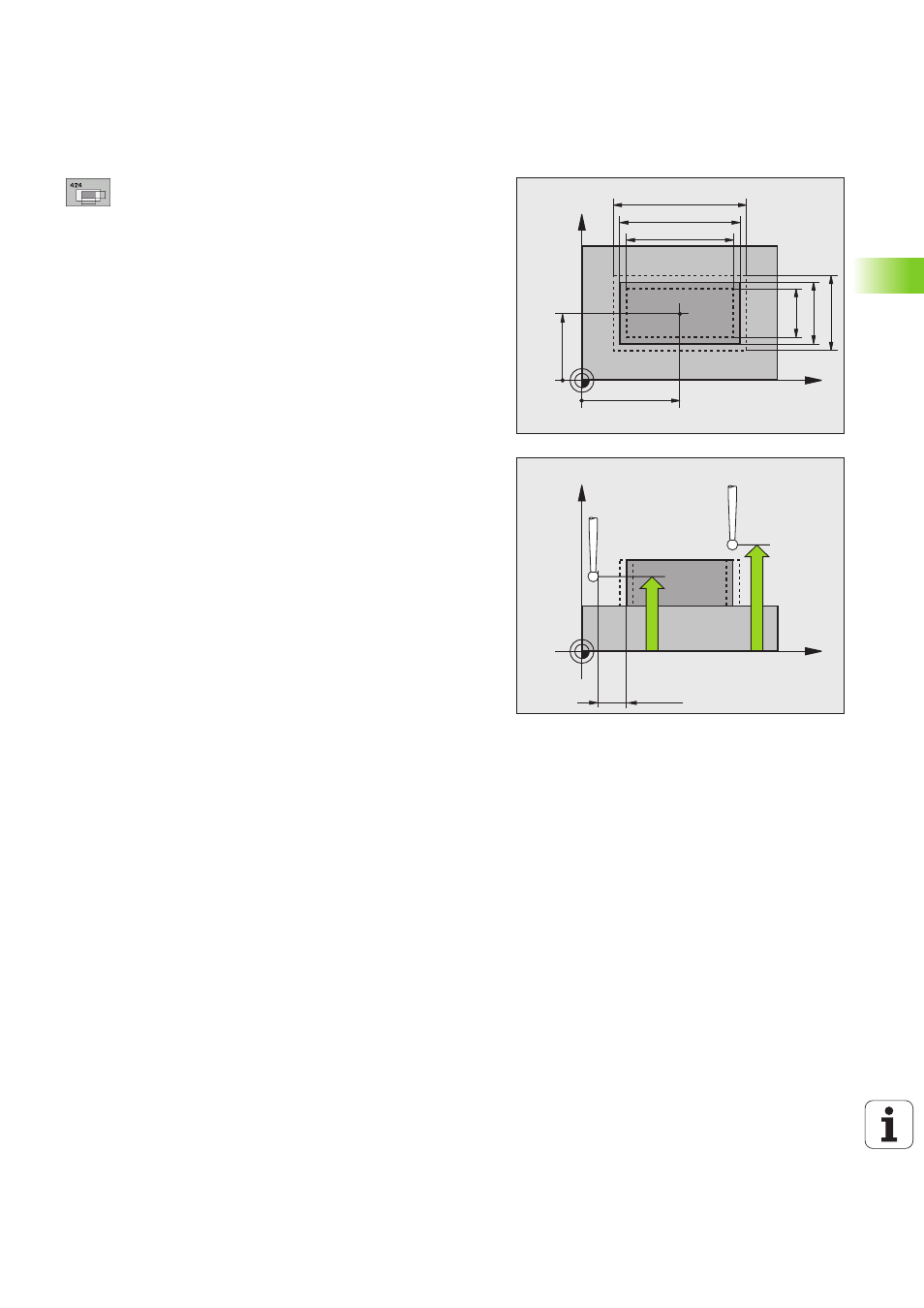

Центр 1-ой оси Q273 (абсолютный): центр стойки
на главной оси плоскости обработки
Центр 2-ой оси Q274 (абсолютный): центр стойки
на вспомогательной оси плоскости обработки
1-ая длина стороны Q282: длина стойки,
параллельно главной оси плоскости обработки
2-ая длина стороны Q283: длина стойки,
параллельно вспомогательной оси плоскости
обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту
замера
1: между точками замера переход на безопасную
высоту
Макс.размер 1. длина стороны Q284:
максимальная допускаемая длина стойки
Мин.размер 1. длина стороны Q285:
минимальная допускаемая длина стойки
Макс.размер 2. длина стороны Q286:
максимальная допускаемая ширина стойки
Мин.размер 2. длина стороны Q287:
минимальная допускаемая ширина стойки
Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки
Значение допуска центр 2-ой оси Q280:
допускаемое отклонение положения на
вспомогательной оси плоскости обработки
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
