HEIDENHAIN iTNC 530
83
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

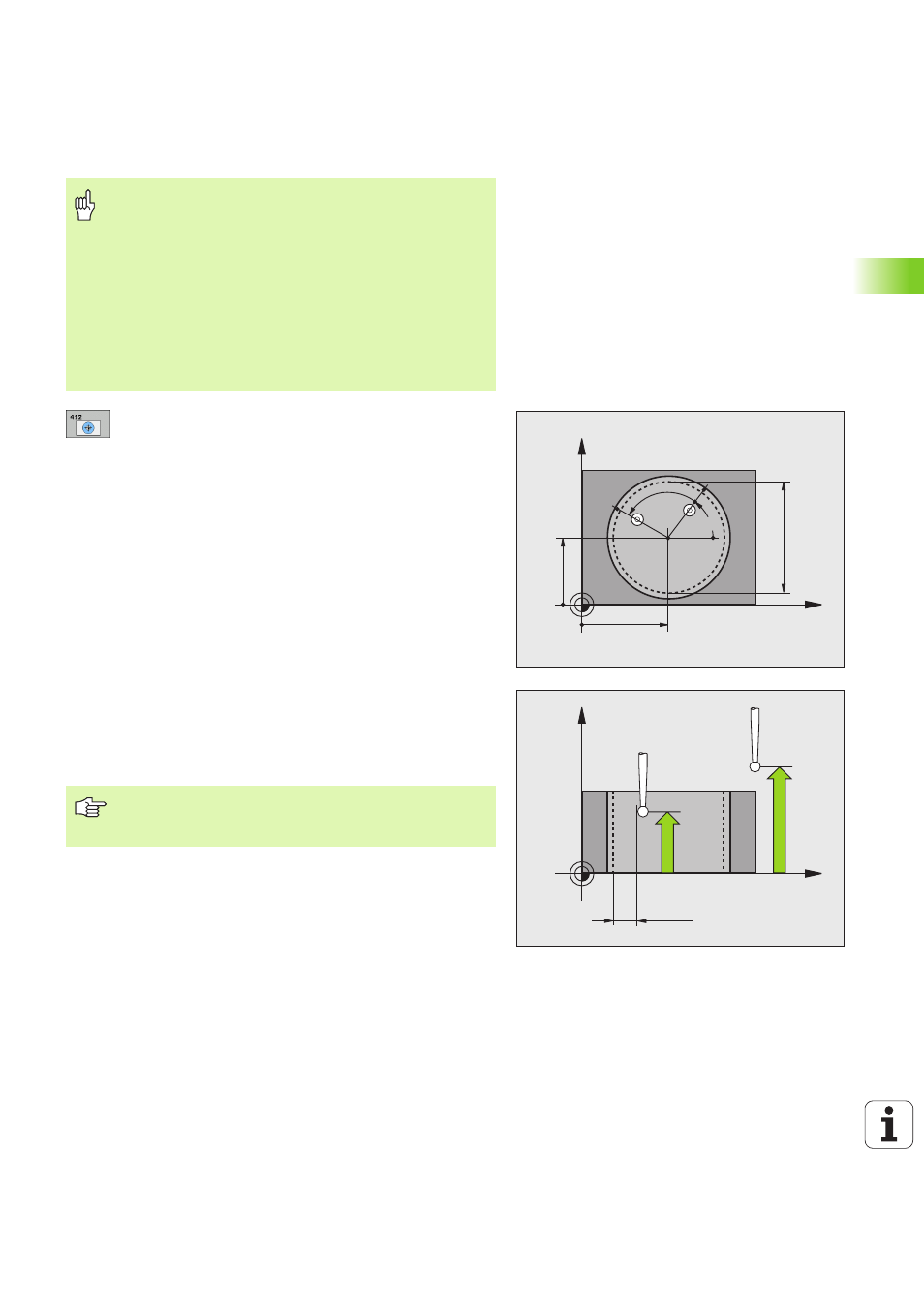

Центр 1-ой оси Q321 (абсолютный): центр
кармана на главной оси плоскости обработки
Центр 2-ой оси Q322 (абсолютный): центр
кармана на вспомогательной оси плоскости
обработки. Если программируете Q322 = 0, то
УЧПУ установливает центр отверстия на
положительной оси Y, если программируете Q322
не равным 0, то тогда УЧПУ установливает центр
отверстия на заданную позицию
Заданный диаметр Q262: приблизительный
диаметр круглого кармана (отверстия). Ввести
значение немного поменьше
Угол старта Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой ощупывания
Шаг угла Q247 (в прирощениях): угол между двумя
точками измерения, знак числа шага угла определяет
направление вращения (- = по часовой стрелке), в
котором зонд перемещается к следующей точке
измерения. Если хотите замерить дуги окружности,
тогда программируйте шаг угла меньше 90°.
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная): координата
на оси щупа, на которой не может произойти
столкновение между щупом и обрабатываемой
деталью (зажимным приспособлением)
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите заданный диаметр кармана
(отверстия) немного меньше .
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя из
центра кармана. Между четыремя точками измерения
зонд не перемещается тогда на безопасную высоту.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Чем меньше программированный шаг угла, тем более
неточно УЧПУ расчитывает опорную точку.
Минимальное значение ввода: 5°.
