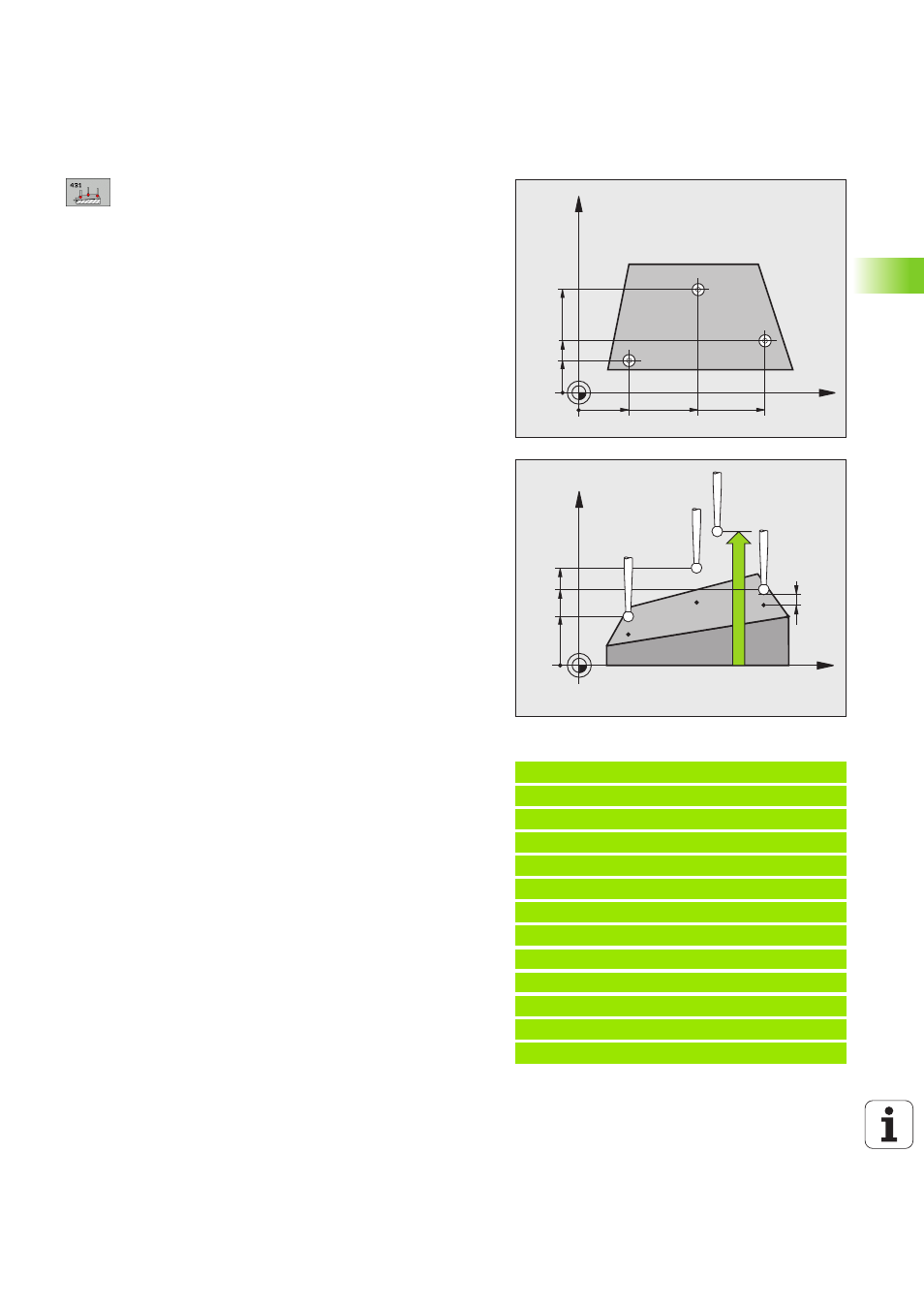

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
1-ая точка измерения 3-й оси Q294 (абсолютная):
координата первой точки ощупывания на оси щупа
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки
ощупывания на главной оси плоскости обработки
2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки
ощупывания на вспомогательной оси плоскости
обработки
2-ая точка измерения 3-й оси Q295 (абсолютная):
координата второй точки ощупывания на оси щупа
3-ая точка измерения 1-ой оси Q296
(абсолютная): координата третьей точки
ощупывания на главной оси плоскости обработки
3-ая точка измерения 2-ой оси Q297
(абсолютная): координата третьей точки
ощупывания на вспомогательной оси плоскости
обработки
3-я точка измерения 3-й оси Q298 (абсолютная):
координата третьей точки ощупывания на оси
щупа
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Протокол измерения Q281: Q281: определить,
должно ли УЧПУ создавать протокол измерения:
0: не создавать протокола измерения
1: Создать протокол измерения: TNC сохраняет
файл протокола TCHPR431.TXT как правило в
каталоге, в котором сохраняется также программа
измерения
2: прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
Пример: ЧУ-кадры
5 TCH PROBE 431 ИЗМЕРЕНИЕ ПЛОСКОСТИ
Q263=+20
;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+20
;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q294=-10
;1-АЯ ТОЧКА 3-ОЙ ОСИ
Q265=+50
;2-АЯ ТОЧКА 1-ОЙ ОСИ
Q266=+80
;2-АЯ ТОЧКА 2-ОЙ ОСИ
Q295=+0
;2-АЯ ТОЧКА 3-ОЙ ОСИ
Q296=+90
;3-АЯ ТОЧКА 1-ОЙ ОСИ
Q297=+35
;3-АЯ ТОЧКА 2-ОЙ ОСИ
Q298=+12
;3-АЯ ТОЧКА 3-ОЙ ОСИ
Q320=0
;БЕЗОПАСН.РАССТОЯНИЕ
Q260=+5
;БЕЗОПАСНАЯ ВЫСОТА
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
X
Y
Q297
Q263
Q264
Q266
Q296
Q265
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
