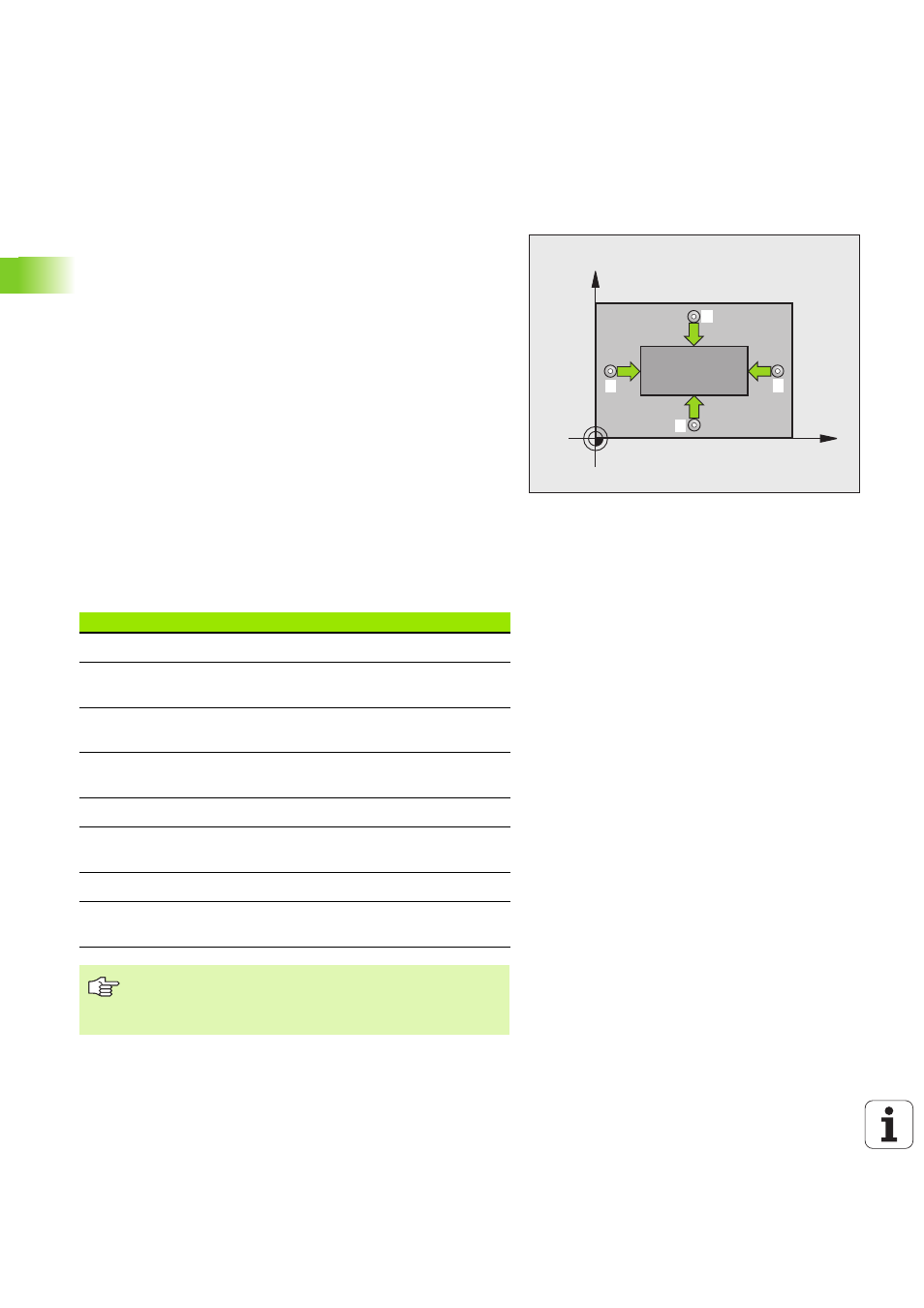

ИЗМЕРЕНИЕ ПРЯМОУГ.НАРУЖИЕ
(цикл щупа 424, DIN/ISO: G424)
Цикл зонда 424 захвачивает центр а также длину и ширину
прямоугольной цапфы. Если дефинируете соответственные
значения допуска в цикле, то УЧПУ осуществляет сравнение
заданное-фактическое и записывает это отклонение в системных
параметрах.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360)
3 Потом щуп перемещается либо параллельно к оси на высоту
измерения либо линейно на безопасную высоту, к следующей
точке ощупывания
2
и выполняет там второе ощупывание
4 TNC позиционирует щуп к точке ощупывания
3
а затем к точке
ощупывания
4
и выполняет там следующее ощупывание
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр
вспомогательная ось
Q154
Факт-значение длина бока главная
ось
Q155
Факт-значение длина бока
вспомогательная ось
Q161
Отклонение центр главная ось
Q162
Отклонение центр вспомогательная
ось
Q164
Отклонение длина бока главная ось
Q165
Отклонение длина бока
вспомогательная ось
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
