HEIDENHAIN iTNC 530
93
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

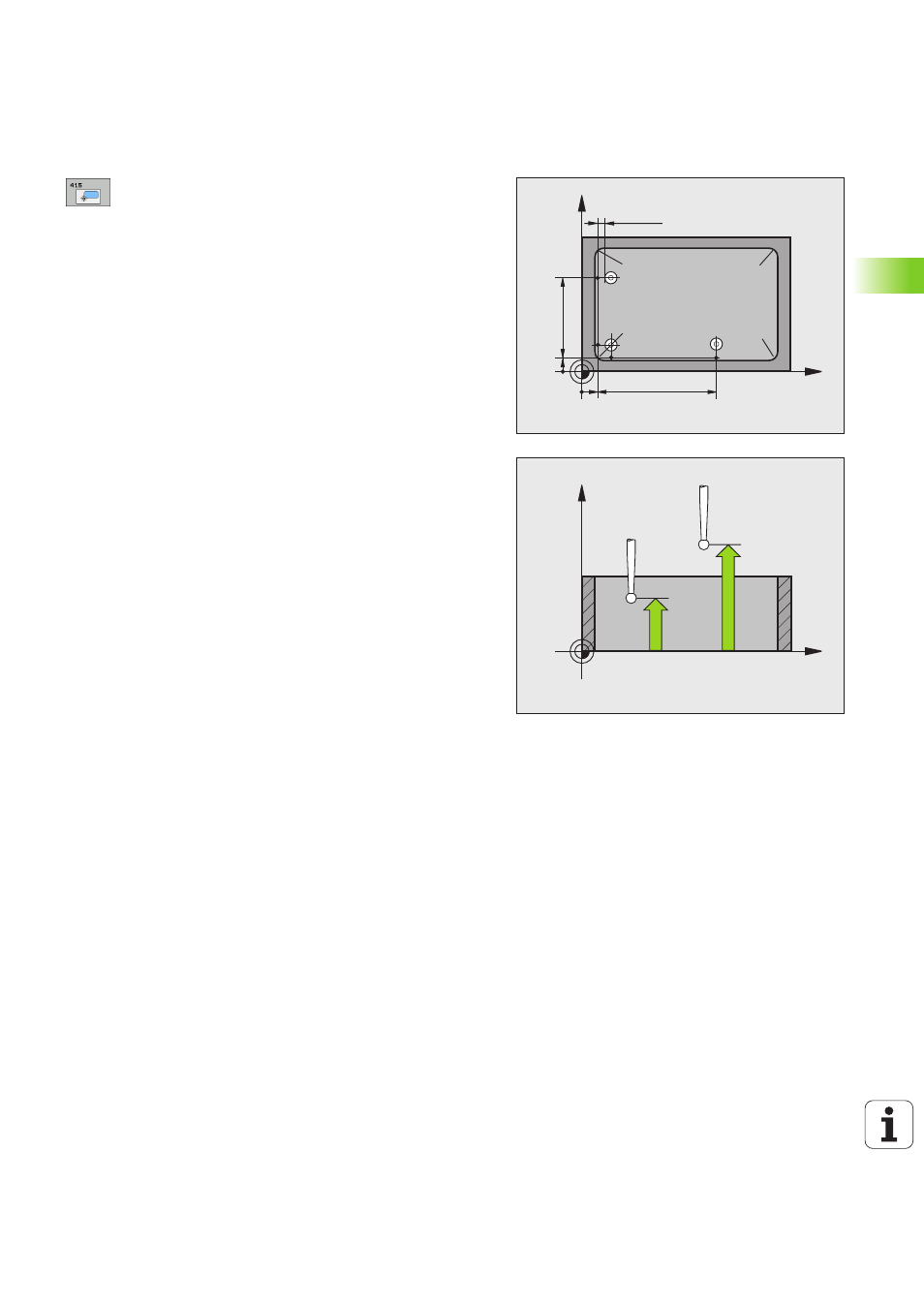

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
Расстояние 1-ой оси Q326 (в прирощениях):
расстояние между первой и второй точкой
измерения на главной оси плоскости обработки
Расстояние 2-ой оси Q327 (в прирощениях):
расстояние между третьей и четвертой точкой
измерения на вспомогательной оси плоскости
обработки
Угол Q308: номер угла, в котором УЧПУ должно
установить опорную точку
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту
замера
1: между точками замера переход на безопасную
высоту
Выполнение поворота Q304: определить,
должно ли TNC компенсировать наклонное
положение заготовки путем поворота:
0: не выполнять поворота
1: выполнить поворот
X
Y
Q264
Q263
Q326
Q327
Q308=1
Q308=2
Q308=3
Q308=4
MP6140
+
Q320
X
Z
Q261
Q260
