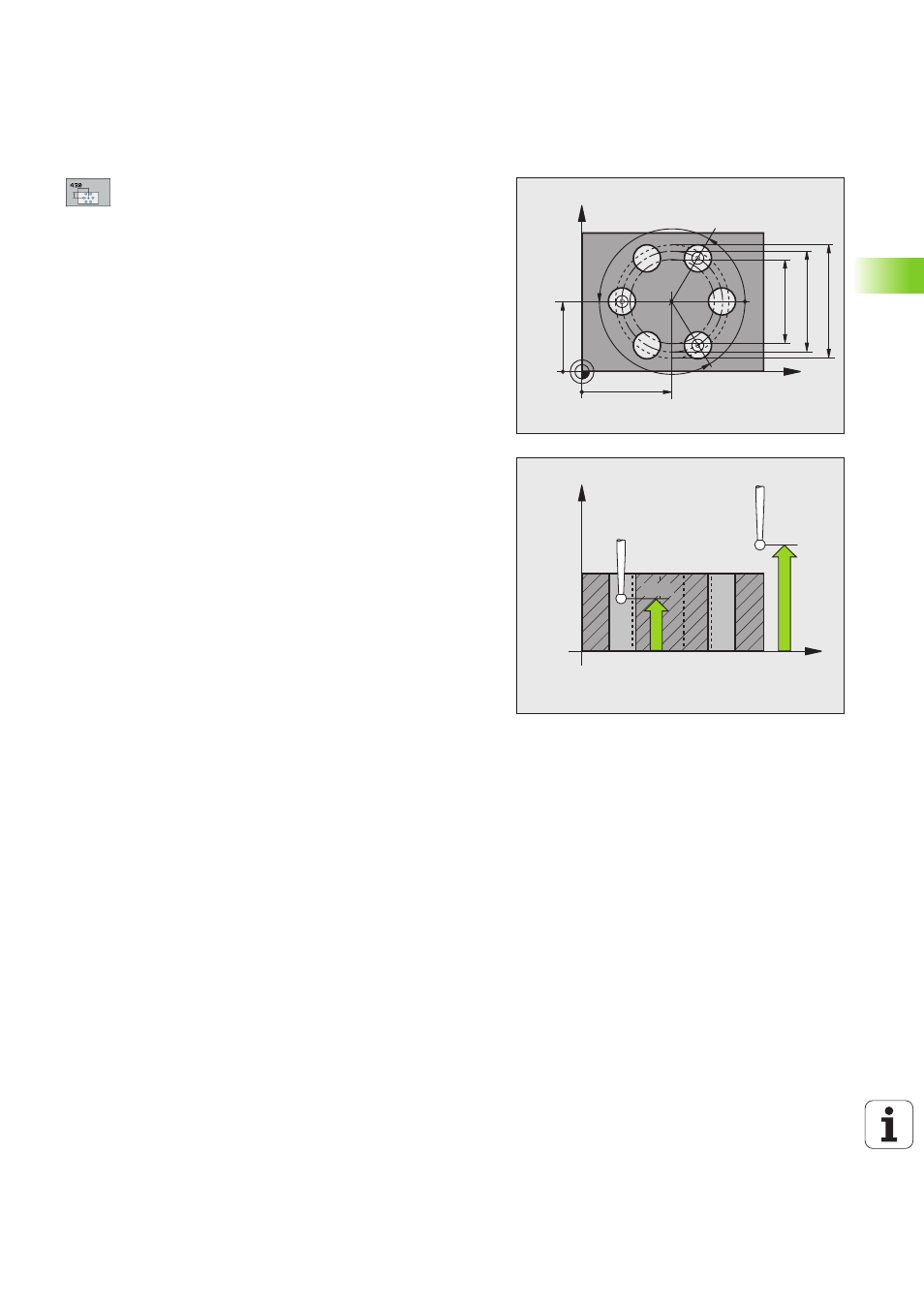

Центр 1-ой оси Q273 (абсолютный): центр
окружности из отверстий (заданное значение) на
главной оси плоскости обработки
Центр 2-ой оси Q274 (абсолютный): центр
окружности из отверстий (заданное значение) на
вспомогательной оси плоскости обработки
Заданный диаметр Q262: ввести диаметр
окружности из отверстий
Угол 1-го отверстия Q291 (абсолютный): угол в
полярных координатах первого центра отверстия
на плоскости обработки
Угол 2-го отверстия Q292 (абсолютный): угол в
полярных координатах второго центра отверстия
на плоскости обработки
Угол 3-го отверстия Q293 (абсолютный): угол в
полярных координатах третьего центра отверстия
на плоскости обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Макс.размер Q288: максимальный допускаемый
диаметр окружности из отверстий
Мин.размер Q289: минимальный допускаемый
диаметр окружности из отверстий
Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки
Значение допуска центр 2-ой оси Q280:
допускаемое отклонение положения на
вспомогательной оси плоскости обработки
X
Y
Q291
Q293
Q292
Q274
±Q280
Q273
±Q279
Q289
Q262
Q288
X
Z
Q260
Q261
