3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

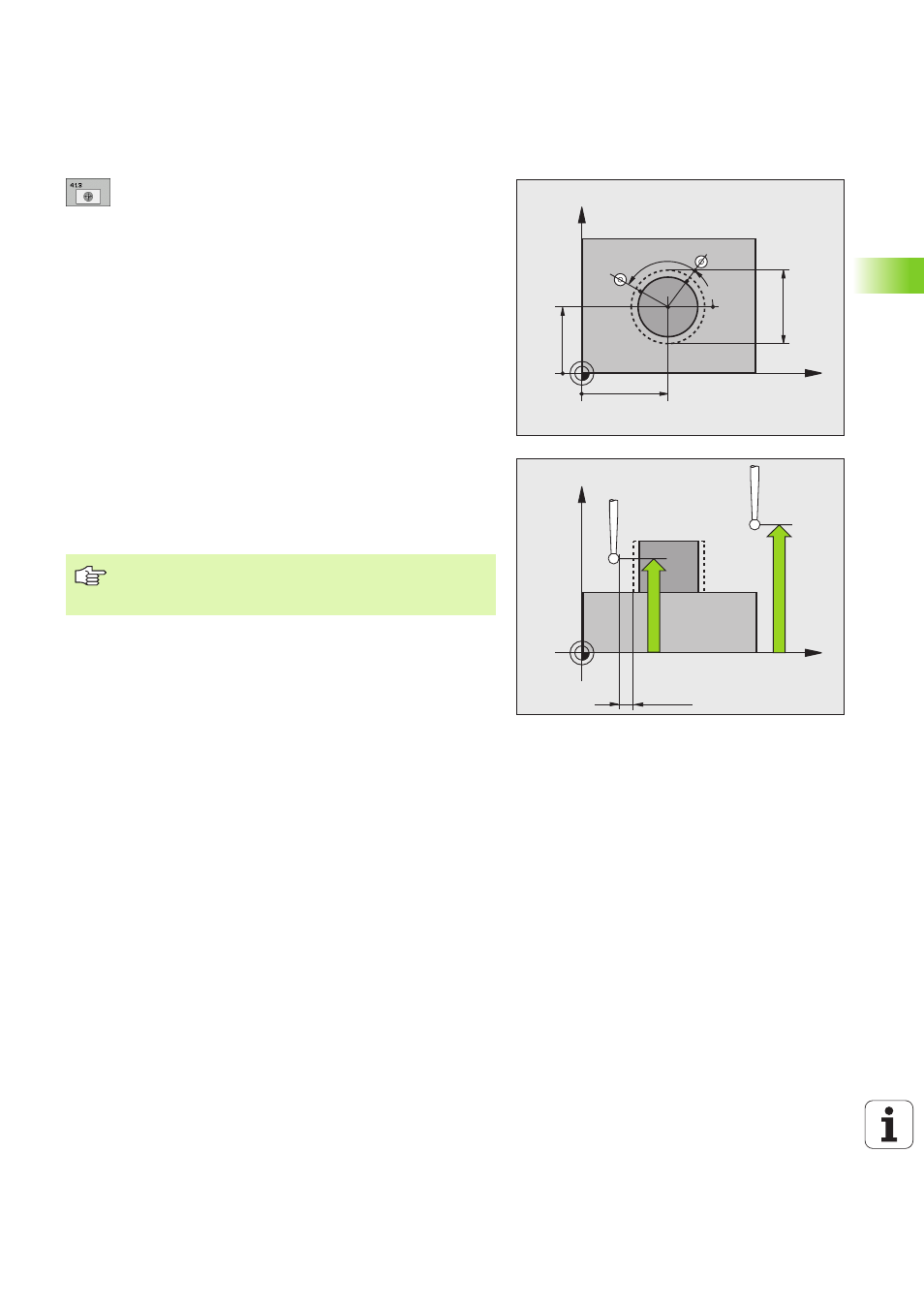

Центр 1-ой оси Q321 (абсолютный): центр стойки
на главной оси плоскости обработки
Центр 2-ой оси Q322 (абсолютный): центр стойки
на вспомогательной оси плоскости обработки.
Если программируете Q322 = 0, то УЧПУ
установливает центр отверстия на
положительной оси Y, если программируете Q322
не равным 0, то тогда УЧПУ установливает центр
отверстия на заданную позицию
Заданный диаметр Q262: приблизительный
диаметр стойки. Ввести значение немного побольше
Угол старта Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой ощупывания
Шаг угла Q247 (в прирощениях): угол между двумя
точками измерения, знак числа шага угла
определяет направление вращения (- = по
часовой стрелке), в котором зонд перемещается к
следующей точке измерения. Если хотите
замерить дуги окружности, тогда программируйте
шаг угла меньше 90°.
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная): координата
на оси щупа, на которой не может произойти
столкновение между щупом и обрабатываемой
деталью (зажимным приспособлением)
Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту
замера
1: Между точками замера переход на безопасной
высоте
Номер нулевой точки в таблице Q305: указать
номер в таблицы нулевых точек/таблицы
предустановок, под котором УЧПУ должно
сохранить координаты центра кармана в памяти.
При вводе Q305=0, УЧПУ так установливает
автоматически индикацию, что новая опорная
точка лежит в центре цапфы
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Чем меньше программированный шаг угла, тем более
неточно УЧПУ расчитывает опорную точку.
Минимальное значение ввода: 5°.
