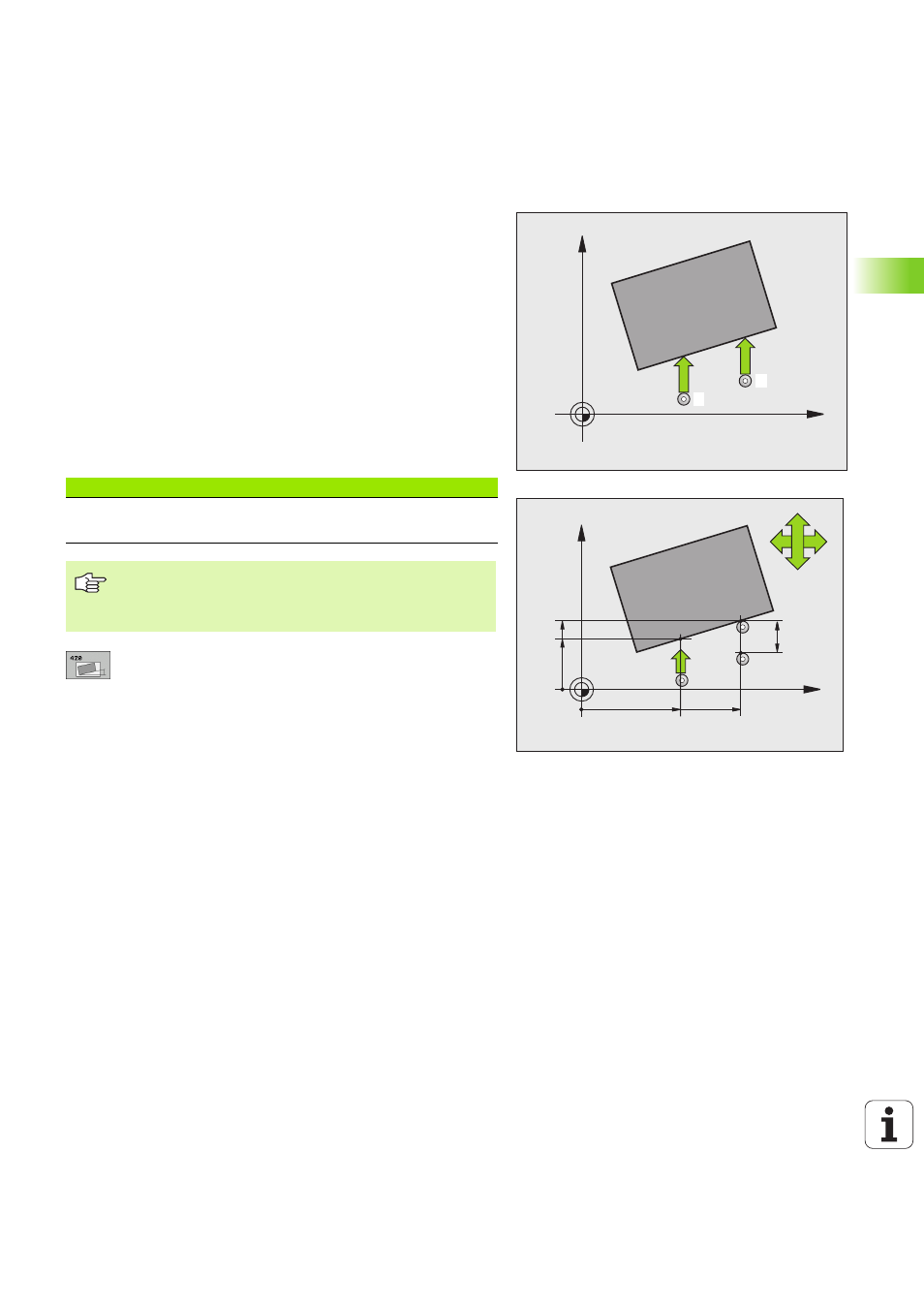

ИЗМЕРЕНИЕ УГЛА (цикл щупа 420, DIN/ISO: G420)
Цикл зонда 420 определяет угол, создаваемый произвольной
прямой с главной осью плоскости обработки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к программированной точке ощупывания
1
. При
этом УЧПУ смещает зонда на безопасное расстояние против
определенному направлению перемещения
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360)
3 Потом щуп перемещается к следующей точке ощупывания
2
и
выполняет вторую операцию ощупывания
4 TNC позиционирует щуп обратно на безопасную высоту и
сохраняет установленный угол в следующих параметрах Q:
1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки
ощупывания на главной оси плоскости обработки
2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки
ощупывания на вспомогательной оси плоскости
обработки
Ось измерения Q272: ось, на которой должно
производиться измерение:
1:главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось щупа = ось измерения
X
Y
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
Номер параметра
Значение
Q150
Измеренный угол относительно
главной оси плоскости обработки
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
