HEIDENHAIN iTNC 530 77
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

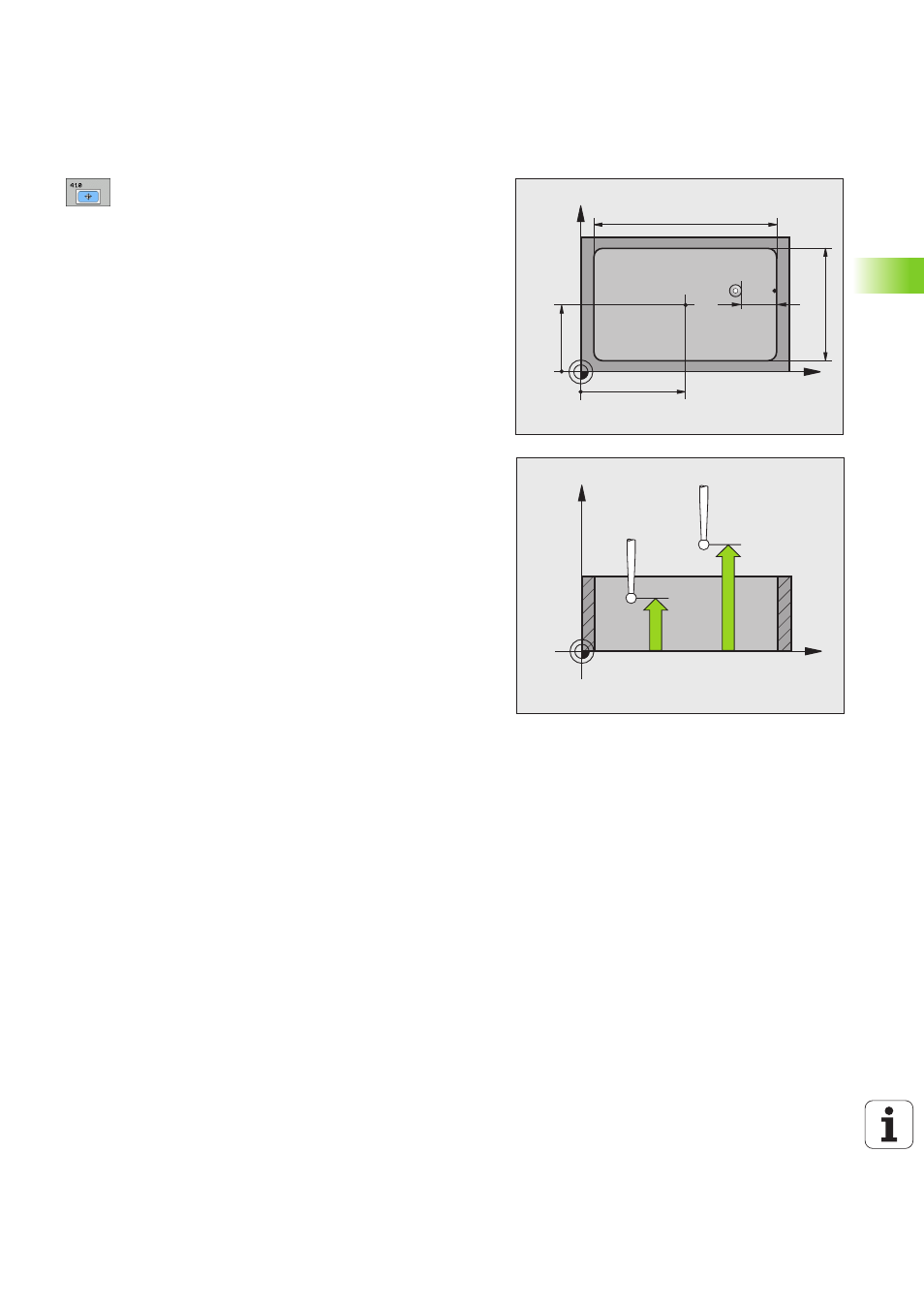

 Центр 1-ой оси Q321 (абсолютный): центр
кармана на главной оси плоскости обработки
 Центр 2-ой оси Q322 (абсолютный): середина
кармана на вспомогательной оси плоскости
обработки
 1-ая длина стороны Q323 (инкрементно): длина
кармана, паралелльно главной оси плоскости
обработки
 2-ая длина стороны Q324 (инкрементно): длина
кармана, паралелльно вспомогательной оси
плоскости обработки
 Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
 Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
 Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
 Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту
замера
1: между точками замера переход на безопасную
высоту
 Номер нулевой точки в таблице Q305: указать
номер в таблицы нулевых точек/таблицы
предустановок, под котором УЧПУ должно
сохранить координаты центра кармана в памяти.
При вводе Q305=0, УЧПУ так установливает
автоматически индикацию, что новая опорная
точка лежит в центре кармана
 Новая опорная точка главная ось Q331
(aбсолютная): координата на оси измерения, на
которой TNC должно установить центр кармана.
Базовая настройка = 0
 Новая опорная точка вспомогательная ось
Q332 (aбсолютная): координата на
вспомогательной оси, на которой TNC должно
установить центр кармана. Базовая настройка = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
