HEIDENHAIN iTNC 530
89
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

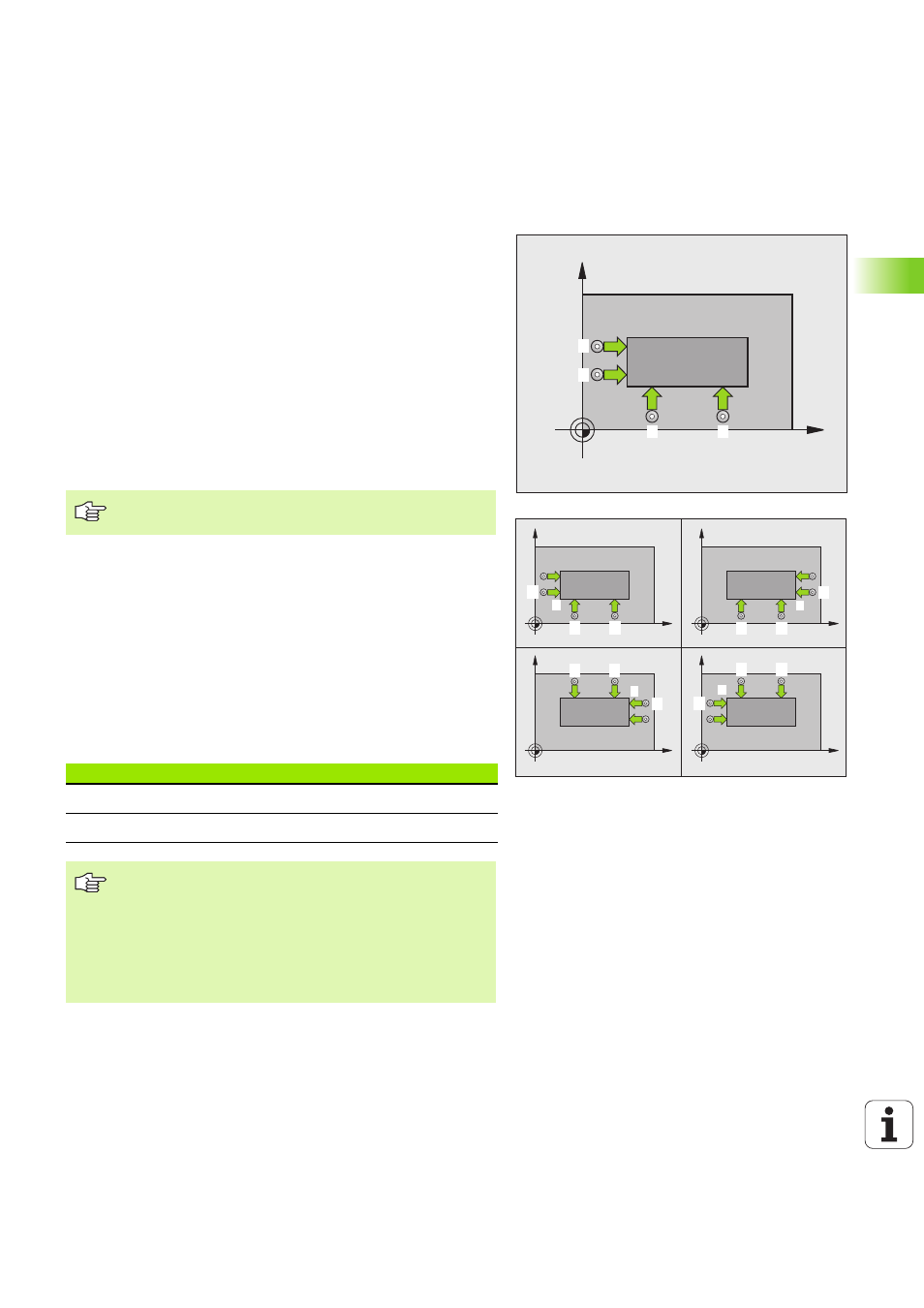

ОПОРНАЯ ТОЧКА УГОЛ НАРУЖИЕ
(цикл щупа 414, DIN/ISO: G414)
Цикл зонда 414 определяет точку пересечения двух прямых и
установливает эту точку пересечения в качестве опорной точки.
Альтернативно УЧПУ может записывать эту точку в таблицы
нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к первой точке ощупывания
1
(смотри картина
справа вверху). При этом УЧПУ смещает зонд на безопасное
расстояние против направлению перемещения
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного 3 пункта измерения
3 Потом щуп перемещается к следующей точке ощупывания
2
и
выполняет вторую операцию ощупывания
4 TNC позиционирует щуп к точке ощупывания
3
а затем к точке
ощупывания
4
и выполняет там следующее ощупывание
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69) и сохраняет координаты установленного угла в
нижеуказанных параметрах Q
6 Если требуется, TNC определяет затем отдельным проходом
ощупывания еще опорную точку на оси щупа
X
Y
1
2
4
3
X
Y
X
Y
X
Y
X
Y
A
B
C
D
1
2
3
2
1
3
1
2
3
2
1
3
УЧПУ измеряет первую прямую всегда в направлении
вспомогательной оси плоскости обработки.
Номер параметра
Значение
Q151
Фактзначение, угол, главная ось
Q152
Фактзначение, угол, вспомогательная ось
Обратите внимание перед программированием
Исходя из положения точек измерения
1
и
3
определяете угол, в котором УЧПУ установливает
опорную точку (смотри картина справа по середине и
следующая таблица).
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
