70 3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА ЦЕНТР ПАЗА (цикл щупа
408, DIN/ISO: G408, FCL 3-функция)

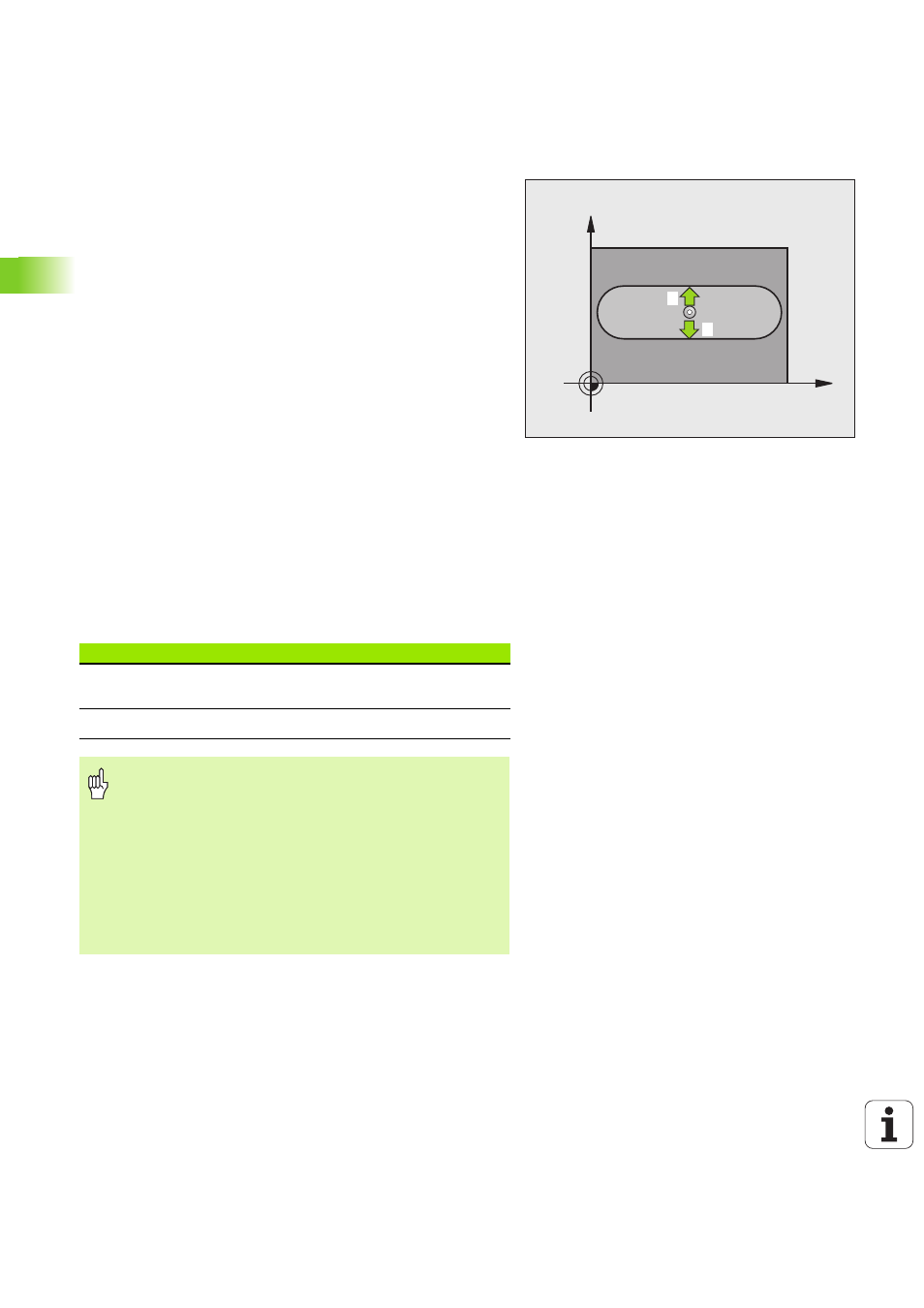

Цикл зонда 408 определяет центр канавки и устанавливает этот
центр в качестве опорной точки. Альтернативно УЧПУ может
записывать этот центр в таблицы нулевых точек или в таблицы
предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания 1 . УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем щуп перемещается на записанную высотуизмерения и
выполняет первое ощупывание с подачей ощупывания
(MP6120 или MP6360)
3 Потом щуп перемещается либо параллельно к оси на высоту
измерения либо линейно на безопасную высоту, к следующей
точке ощупывания 2 и выполняет там второе ощупывание
4 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69) и записывает факт-значения в нижеуказанных
параметрах Q
5 Если требуется, TNC определяет затем отдельным проходом
ощупывания еще опорную точку на оси щупа
X
Y
1
2
Номер параметра Значение
Q166 Фактзначение измеренная ширина
канавки
Q157 Факт-значение положение средняя ось
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите ширину канавки немного меньше .
Если ширина канавки и безопасное расстояние не
допускают предпозиционирования вблизи точек
ощупывания, то УЧПУ ощупывает всегда исходя из
центра канавки. Между двумя точками измерения зонд
не перемещается тогда на безопасную высоту.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
