ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл щупа 431,
DIN/ISO: G431)

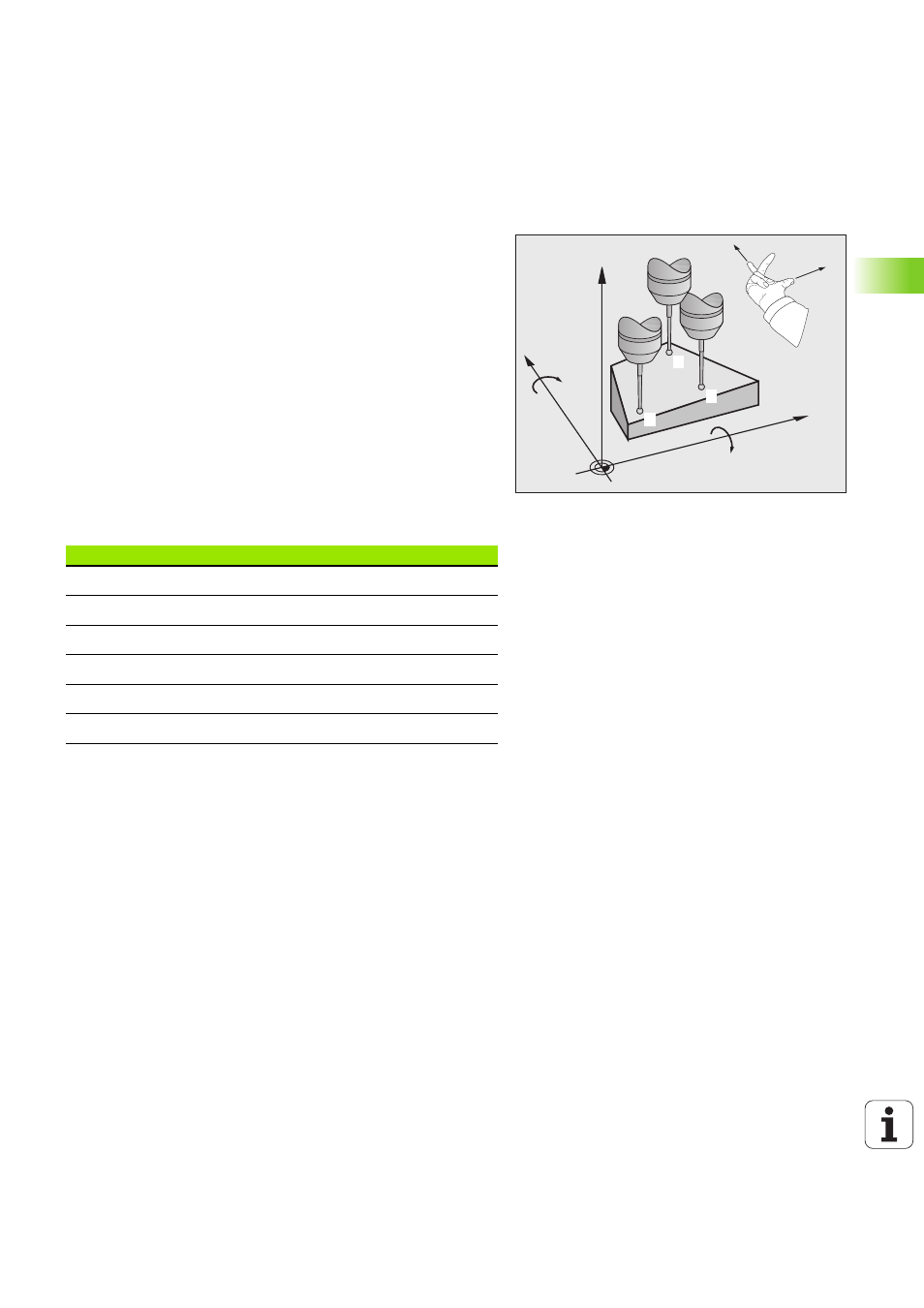

Цикл зонда 431 определяет угол плоскости путем измерения трех
точек и сохраняет эти значения в системных параметрах.
1 УЧПУ позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к программированной точке ощупывания
1
и
измеряет там первую точку плоскости. При этом УЧПУ
смещает зонда на безопасное расстояние против
направлению зондирования
2 Затем щуп перемещается на безопасную высоту, затем на
плоскости обработки к точке ощупывания
2
и измеряет там
факт-значение второй точки плоскости
3 Затем щуп перемещается на безопасную высоту, затем на
плоскости обработки к точке ощупывания
3
и измеряет там
факт-значение третьей точки плоскости
4 Затем TNC позиционирует щуп обратно на безопасную высоту
и сохраняет установленные значения угла в следующих
параметре Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Номер параметра
Значение
Q158
Угол проецирования оси A
Q159
Угол проецирования оси B
Q170
Пространственный угол A
Q171
Пространственный угол B
Q172
Пространственный угол C
Q173
Значение измерения на оси зонда
