Средняя ось в качестве опорной точки – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles
Страница 40
40
2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.4
На
зна
чение
к
оор
динат
опорной
то
ч
ки
с
по
м
ощью
3D-
импу
льсной
систе
мы

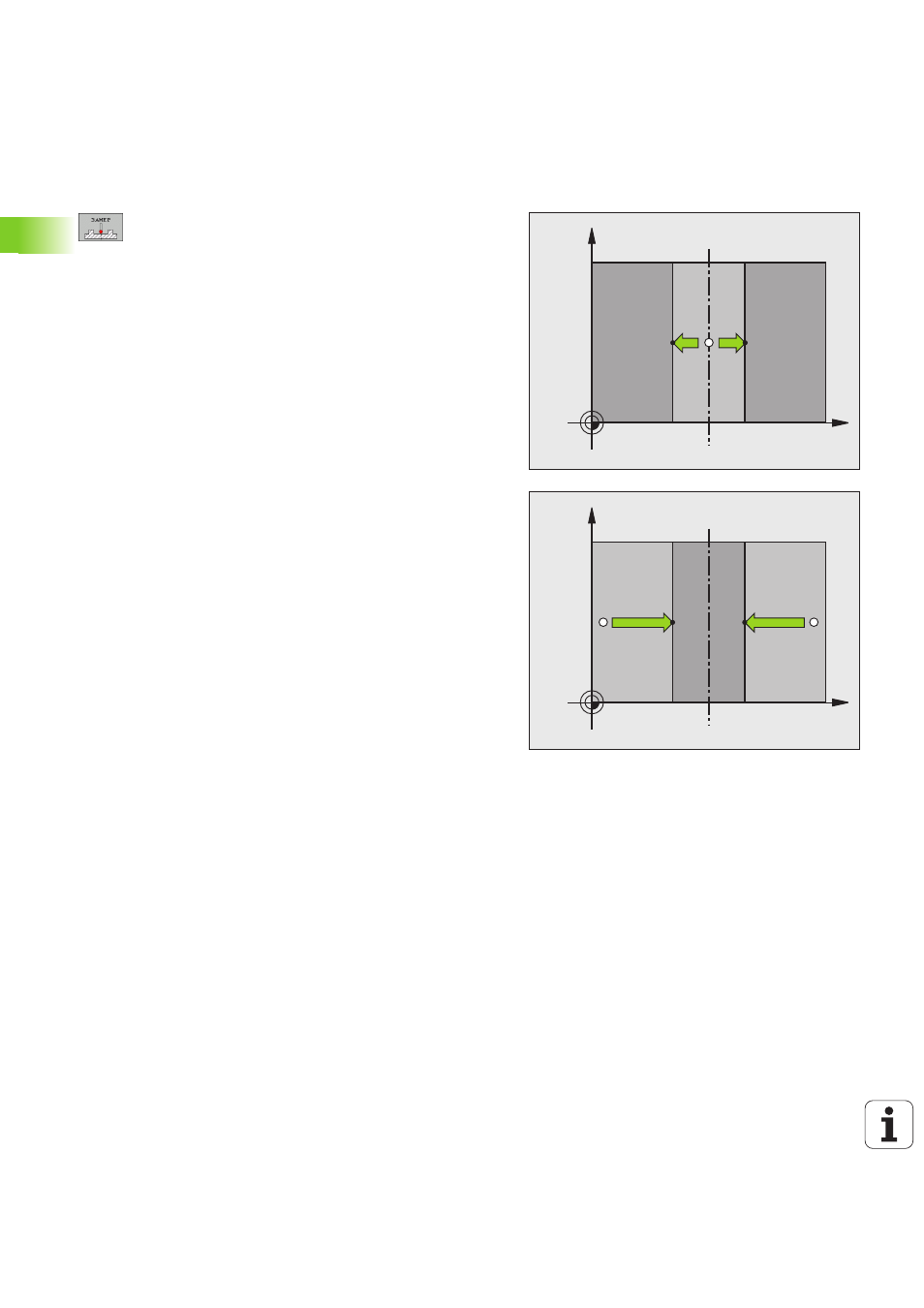

Средняя ось в качестве опорной точки
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ нажать
Позиционировать щуп вблизи первой точки
ощупывания
Выбор направления ощупывания с softkey
Ощупывание: внешнюю клавишу СТАРТ нажать
Позиционировать щуп вблизи второй точки
ощупывания
Ощупывание: внешнюю клавишу СТАРТ нажать
Опорная точка: ввести координаты опорной точки
в окне меню, с помощью softkey НАЗНАЧЕНИЕ
ОПОРНОЙ ТОЧКИ ввести, или записать значения
в таблице (смотри \‘Запись результатов
измерения из циклов зонда в таблицу нулевых
точек\’, страница 30, или смотри \‘Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)\’, страница 31)
Заключить функцию ощупывания: клавишу END
нажать
X
Y
X+
X
X
Y
X
X+
